Zwojnica Z Rdzeniem Ze Stali Miękkiej Jest Elektromagnesem

Zwojnica, ten niepozorny element elektroniczny, potrafi kryć w sobie zaskakującą moc. A kiedy do jej wnętrza włożymy rdzeń z miękkiej stali, zyskujemy coś więcej niż tylko indukcyjność – tworzymy elektromagnes. Przyjrzyjmy się bliżej temu fascynującemu urządzeniu, jego budowie, zasadzie działania i zastosowaniom.

Elektromagnes, jak sama nazwa wskazuje, to magnes wytwarzający pole magnetyczne pod wpływem przepływającego prądu elektrycznego. W przeciwieństwie do magnesów trwałych, których magnetyzm jest cechą stałą, elektromagnesy dają nam możliwość kontrolowania siły i obecności pola magnetycznego. To sprawia, że są niezwykle wszechstronne i znajdują zastosowanie w wielu dziedzinach techniki.

Budowa elektromagnesu z rdzeniem z miękkiej stali jest stosunkowo prosta. Składa się on z kilku podstawowych elementów:

Zwojnica (cewka): Jest to nawinięty na kształt spirali przewodnik, najczęściej miedziany drut izolowany. Liczba zwojów, grubość drutu i kształt zwojnicy mają wpływ na parametry elektromagnesu.
Rdzeń z miękkiej stali: Jest to wkładka umieszczona wewnątrz zwojnicy, wykonana z materiału ferromagnetycznego o wysokiej przenikalności magnetycznej i niskiej koercji. „Miękkość” w nazwie odnosi się do łatwości, z jaką materiał ten ulega namagnesowaniu i rozmagnesowaniu.
Źródło prądu: Do zasilania zwojnicy niezbędne jest źródło prądu elektrycznego, które dostarcza energię potrzebną do wytworzenia pola magnetycznego. Może to być bateria, zasilacz lub inne źródło prądu stałego lub zmiennego (w przypadku niektórych zastosowań).

Kiedy prąd elektryczny przepływa przez zwojnicę, wokół każdego zwoju tworzy się pole magnetyczne. Linie pola magnetycznego każdego zwoju sumują się, tworząc wypadkowe pole magnetyczne wokół całej zwojnicy. To pole magnetyczne jest jednak stosunkowo słabe, zwłaszcza gdy zwojnica jest pusta, tzn. nie zawiera rdzenia.

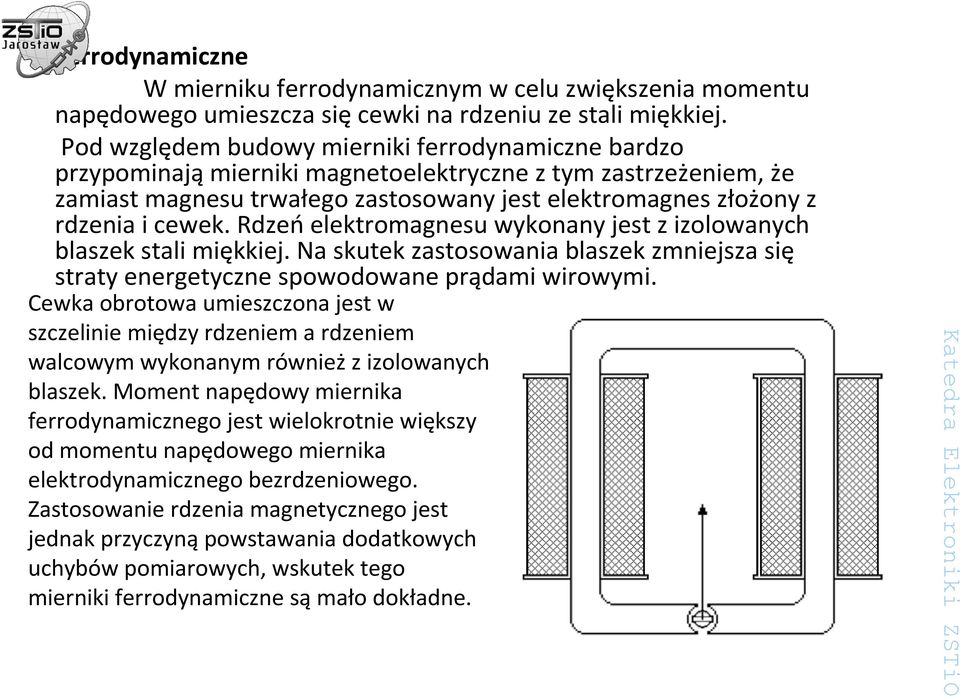

Rola rdzenia z miękkiej stali jest kluczowa dla wzmocnienia pola magnetycznego. Stal miękka, jako materiał ferromagnetyczny, ma bardzo wysoką przenikalność magnetyczną. Oznacza to, że łatwo ulega namagnesowaniu pod wpływem zewnętrznego pola magnetycznego (w tym przypadku pola wytworzonego przez zwojnicę) i koncentruje linie pola magnetycznego w swoim wnętrzu. Innymi słowy, rdzeń z miękkiej stali staje się magnesem pod wpływem pola magnetycznego zwojnicy, a jego pole magnetyczne nakłada się na pole zwojnicy, wzmacniając je.

Zasada działania elektromagnesu z rdzeniem z miękkiej stali

Zasada działania elektromagnesu z rdzeniem z miękkiej stali opiera się na kilku zjawiskach fizycznych:

Przepływ prądu w zwojnicy: Kiedy prąd elektryczny przepływa przez zwojnicę, zgodnie z prawem Ampère'a-Maxwella, wokół przewodnika tworzy się pole magnetyczne. Kierunek pola magnetycznego można określić za pomocą reguły prawej dłoni.
Namagnesowanie rdzenia: Pole magnetyczne wytworzone przez zwojnicę oddziałuje na rdzeń z miękkiej stali. Ze względu na wysoką przenikalność magnetyczną stali, rdzeń ulega namagnesowaniu. Domeny magnetyczne w materiale rdzenia, które normalnie są zorientowane chaotycznie, zaczynają ustawiać się zgodnie z kierunkiem pola magnetycznego zwojnicy.
Wzmocnienie pola magnetycznego: Namagnesowany rdzeń sam staje się źródłem pola magnetycznego, które nakłada się na pole magnetyczne zwojnicy. Powoduje to znaczne wzmocnienie wypadkowego pola magnetycznego wokół elektromagnesu.
Zależność siły pola od prądu: Siła pola magnetycznego elektromagnesu jest wprost proporcjonalna do natężenia prądu płynącego przez zwojnicę oraz liczby zwojów. Im większy prąd i im więcej zwojów, tym silniejsze pole magnetyczne.
Zanik pola po wyłączeniu prądu: Kiedy prąd przestaje płynąć przez zwojnicę, pole magnetyczne zwojnicy zanika. Rdzeń z miękkiej stali, ze względu na niską koercję, szybko traci swoje namagnesowanie. Oznacza to, że elektromagnes przestaje działać niemal natychmiast po odłączeniu zasilania. Ta cecha jest bardzo ważna w wielu zastosowaniach, gdzie wymagane jest szybkie włączanie i wyłączanie pola magnetycznego.

Zastosowania elektromagnesów z rdzeniem z miękkiej stali

Wszechstronność elektromagnesów z rdzeniem z miękkiej stali sprawia, że znajdują one zastosowanie w wielu dziedzinach. Oto kilka przykładów:

Przekaźniki: Elektromagnesy są kluczowym elementem przekaźników. Przekaźnik to urządzenie elektryczne, które służy do sterowania obwodem elektrycznym za pomocą innego obwodu. Elektromagnes w przekaźniku przyciąga zworę, która zamyka lub otwiera styki w obwodzie sterowanym.
Elektromagnesy podnoszące: W przemyśle elektromagnesy są wykorzystywane do podnoszenia i przenoszenia ciężkich przedmiotów, takich jak stalowe płyty, złom metalowy czy kontenery. Siła elektromagnesu może być regulowana, co pozwala na precyzyjne sterowanie procesem podnoszenia.
Głośniki: W głośnikach elektromagnesy współpracują z membraną, wytwarzając drgania powietrza, które są odbierane jako dźwięk. Zmieniający się prąd elektryczny w zwojnicy powoduje ruch elektromagnesu, a tym samym membrany.
Silniki elektryczne: Elektromagnesy są podstawowym elementem silników elektrycznych. Współdziałanie pola magnetycznego elektromagnesów ze stałymi magnesami lub innymi elektromagnesami powoduje ruch wirnika silnika.
Zawory elektromagnetyczne: Zawory elektromagnetyczne wykorzystują elektromagnesy do otwierania i zamykania przepływu cieczy lub gazów. Są stosowane w wielu systemach sterowania, takich jak systemy nawadniania, systemy pneumatyczne i hydrauliczne.
Urządzenia medyczne: Elektromagnesy znajdują zastosowanie w urządzeniach medycznych, takich jak rezonans magnetyczny (MRI). MRI wykorzystuje silne pole magnetyczne do obrazowania wnętrza ciała.
Separatory magnetyczne: W przemyśle spożywczym i recyklingowym separatory magnetyczne z elektromagnesami służą do usuwania zanieczyszczeń metalowych z materiałów.
Zamki elektromagnetyczne: Zamki elektromagnetyczne wykorzystują siłę elektromagnesu do utrzymywania drzwi zamkniętych. Są powszechnie stosowane w systemach kontroli dostępu.

Podsumowując, zwojnica z rdzeniem z miękkiej stali stanowi podstawę elektromagnesu, urządzenia o szerokim spektrum zastosowań. Kontrolowane pole magnetyczne, które wytwarza, znajduje zastosowanie w wielu dziedzinach, od elektroniki po medycynę. Zrozumienie zasady działania i budowy elektromagnesu pozwala na projektowanie i wykorzystywanie go w innowacyjny sposób.
