Wymiarowanie Rysunków Technicznych Klasa 6 Karta Pracy

Rysunek techniczny to język inżynierów, projektantów i konstruktorów. Umożliwia precyzyjne przekazywanie informacji o kształcie, wymiarach i sposobie wykonania danego przedmiotu. W klasie 6 poznajemy podstawy tego języka, a wymiarowanie jest jednym z jego kluczowych elementów. Karta pracy z wymiarowania rysunków technicznych to doskonały sposób na praktyczne utrwalenie tej wiedzy. Przejdźmy zatem do konkretów!

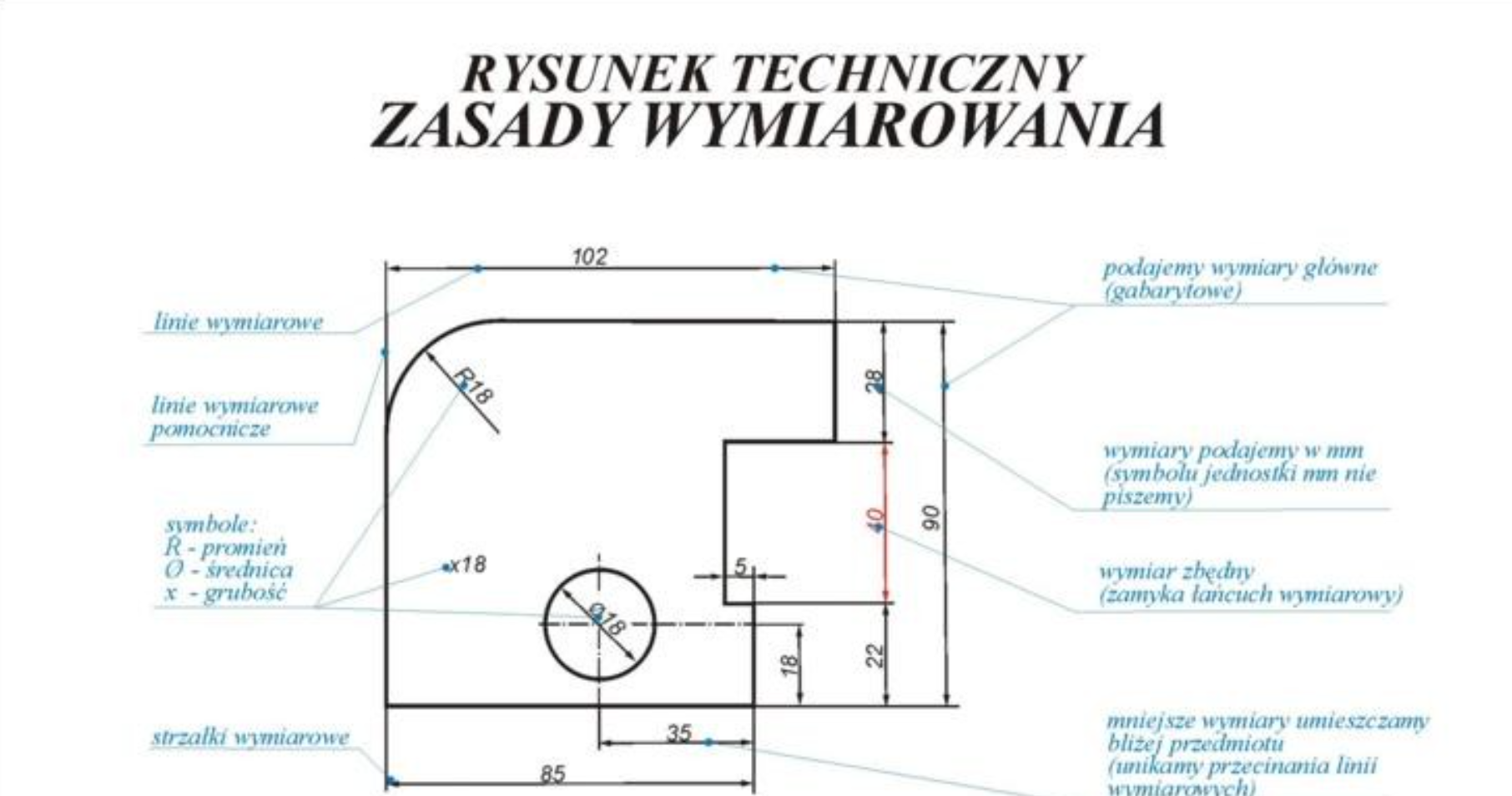

Zacznijmy od podstawowych zasad. Linia wymiarowa jest cienką linią ciągłą, zakończoną grotami strzałek, które wskazują na mierzony element. Linie pomocnicze, również cienkie i ciągłe, przedłużają kontur przedmiotu i wskazują, od którego miejsca zaczyna się wymiarowanie. Wymiar zapisujemy nad lub obok linii wymiarowej, używając czytelnej czcionki.

Ważne jest, aby wymiary były umieszczone w sposób logiczny i czytelny. Staraj się grupować wymiary związane z jednym elementem konstrukcyjnym. Unikaj umieszczania wymiarów wewnątrz rysunku, jeśli możesz je umieścić na zewnątrz. Pamiętaj również o zachowaniu odpowiednich odstępów między liniami wymiarowymi i konturami rysunku.

Zasady dotyczące strzałek są proste. Strzałki powinny dotykać linii pomocniczych, wskazywać punkt pomiaru. Możemy używać strzałek otwartych lub zamkniętych, ale ważne jest, aby konsekwentnie stosować jeden rodzaj strzałek na całym rysunku.

Różne kształty wymagają różnych metod wymiarowania. W przypadku prostokątów i kwadratów podajemy długość i szerokość. Dla kół podajemy średnicę (oznaczaną symbolem ⌀), a dla łuków – promień (oznaczany symbolem R). Ważne jest, aby podać wystarczającą ilość wymiarów, aby jednoznacznie określić kształt i wielkość przedmiotu. Nie podawaj wymiarów zbędnych, które można wyliczyć z podanych wartości.

Podczas wymiarowania otworów podajemy ich średnicę oraz położenie środka otworu względem krawędzi przedmiotu. Można to zrobić za pomocą dwóch wymiarów, określających odległość środka od dwóch prostopadłych krawędzi.

Praktyczne wskazówki dotyczące karty pracy

Zanim zaczniesz wymiarować, dokładnie przyjrzyj się rysunkowi. Zidentyfikuj wszystkie elementy, które należy wymiarować. Zastanów się, które wymiary są najważniejsze i które należy podać jako pierwsze. Użyj ołówka i gumki, aby móc łatwo poprawiać ewentualne błędy. Staraj się rysować cienkie i precyzyjne linie. Pamiętaj o czytelnym zapisie wymiarów.

Podczas pracy z kartą pracy, najpierw szkicuj linie wymiarowe i pomocnicze. Potem wpisuj wymiary. Na końcu sprawdź całość. Czy wszystkie elementy zostały wymiarowane? Czy wymiary są czytelne i poprawne? Czy zachowano odpowiednie odstępy?

W przypadku bardziej skomplikowanych rysunków, podziel pracę na etapy. Wymiaruj najpierw elementy główne, a następnie szczegóły. Używaj różnych kolorów ołówków, aby odróżnić różne elementy rysunku lub różne etapy wymiarowania.

Karta pracy często zawiera rysunki z różnymi elementami, takimi jak linie proste, okręgi, łuki i otwory. Spróbuj swoich sił w wymiarowaniu każdego z tych elementów. Zwróć uwagę na to, jak prawidłowo oznaczać średnice, promienie i położenie otworów.

Staraj się myśleć jak inżynier. Wyobraź sobie, że rysunek trafi do warsztatu, gdzie ktoś będzie musiał wykonać dany przedmiot. Czy podane wymiary są wystarczające, aby osoba w warsztacie mogła prawidłowo zinterpretować rysunek i wykonać zadanie?

Regularne ćwiczenia są kluczem do sukcesu. Im więcej rysunków wymiarujesz, tym lepiej zrozumiesz zasady i nabierzesz wprawy. Nie zniechęcaj się, jeśli na początku popełniasz błędy. Każdy popełnia błędy, a najważniejsze jest, aby się na nich uczyć.

Rodzaje wymiarowania

Wyróżniamy kilka rodzajów wymiarowania, m.in. wymiarowanie szeregowe, równoległe i mieszane. Wymiarowanie szeregowe polega na podawaniu wymiarów w jednej linii, od jednego punktu odniesienia. Wymiarowanie równoległe polega na podawaniu wymiarów w kilku równoległych liniach, również od jednego punktu odniesienia. Wymiarowanie mieszane łączy obie te metody. Wybór odpowiedniej metody zależy od kształtu i złożoności przedmiotu.

W przypadku wymiarowania szeregowego, suma poszczególnych wymiarów powinna być równa wymiarowi całkowitemu. W przypadku wymiarowania równoległego, należy pamiętać o zachowaniu odpowiednich odstępów między liniami wymiarowymi.

Dodatkowo, warto wspomnieć o wymiarowaniu łańcuchowym, które polega na podawaniu wymiarów jeden po drugim, bez odniesienia do wspólnego punktu. Ta metoda jest często stosowana w przypadku wymiarowania elementów o złożonym kształcie. Jednakże, należy pamiętać, że wymiarowanie łańcuchowe może prowadzić do kumulacji błędów, dlatego należy stosować je ostrożnie.

Wymiarowanie współrzędnościowe to kolejna metoda, w której położenie punktów charakterystycznych przedmiotu określa się za pomocą współrzędnych względem ustalonego układu odniesienia. Ta metoda jest szczególnie przydatna w przypadku wymiarowania przedmiotów o skomplikowanej geometrii, które nie mogą być łatwo wymiarowane za pomocą tradycyjnych metod.

Podsumowując, wymiarowanie rysunków technicznych to umiejętność niezbędna dla każdego, kto chce zajmować się projektowaniem, konstruowaniem lub wytwarzaniem różnych przedmiotów. Karta pracy z wymiarowania to doskonałe narzędzie do ćwiczenia i utrwalania tej wiedzy. Pamiętaj o podstawowych zasadach, logicznym układzie wymiarów, czytelności i precyzji. Ćwicz regularnie, a wkrótce staniesz się mistrzem wymiarowania!

Pamiętaj, aby po każdym ćwiczeniu na karcie pracy, sprawdzić swoje rozwiązania z odpowiedziami lub z nauczycielem. W ten sposób szybko wyeliminujesz błędy i utrwalisz prawidłowe nawyki. Nie bój się pytać o pomoc, jeśli masz jakiekolwiek wątpliwości. Nauka wymiarowania to proces, który wymaga czasu i cierpliwości, ale z pewnością przyniesie wiele satysfakcji. Powodzenia!
