Rzuty Prostokątne Klasa 6 ćwiczenia

Cześć! Dzisiaj zajmiemy się czymś, co może początkowo wydawać się trochę skomplikowane, ale tak naprawdę jest bardzo logiczne i przydatne w wielu dziedzinach. Porozmawiamy o rzutach prostokątnych. To temat, który często pojawia się w geometrii, rysunku technicznym, a nawet architekturze. Postaramy się go wytłumaczyć krok po kroku, używając przykładów z życia codziennego, żebyś zrozumiał/a wszystko bez problemu.

Czym są rzuty prostokątne?

Zacznijmy od podstaw. Wyobraź sobie, że masz latarkę i oświetlasz jakiś przedmiot. Cień, który powstaje na ścianie, to w pewnym sensie rzut tego przedmiotu. Rzut prostokątny to nic innego jak taki "cień", ale padający idealnie prostopadle (pod kątem 90 stopni) na płaszczyznę. Ważne słowo klucz to właśnie "prostopadle".

Definicja: Rzut prostokątny punktu na płaszczyznę to punkt przecięcia prostej prostopadłej do tej płaszczyzny, przechodzącej przez dany punkt, z tą płaszczyzną. A rzut prostokątny figury to zbiór rzutów prostokątnych wszystkich punktów tej figury.

Kluczowe pojęcia:

Punkt: Najprostszy element geometrii, oznaczamy go zwykle dużą literą, np. A, B, C.
Prosta: Linia, która nie ma początku ani końca. Możemy ją sobie wyobrazić jako nieskończenie długi, prosty odcinek.
Płaszczyzna: Powierzchnia, która jest nieskończenie rozległa w każdym kierunku. Możesz myśleć o niej jak o idealnie płaskiej podłodze, która się nigdy nie kończy.
Prostopadłość: Dwie proste lub prosta i płaszczyzna są prostopadłe, jeśli przecinają się pod kątem prostym (90 stopni).

Jak to wygląda w praktyce?

Wyobraź sobie, że masz kostkę Rubika. Postaw ją na stole. Stół to nasza płaszczyzna, a kostka to nasz obiekt, którego rzut chcemy zobaczyć.

Teraz spójrz na kostkę z góry. Co widzisz? Widzisz kwadrat, prawda? Ten kwadrat to rzut prostokątny kostki Rubika na płaszczyznę stołu (przy założeniu, że patrzymy idealnie z góry, czyli pod kątem 90 stopni).

Teraz wyobraź sobie, że patrzysz na kostkę z boku, trzymając głowę na poziomie stołu. Co widzisz? Znowu widzisz kwadrat! To kolejny rzut prostokątny, ale tym razem z innej strony.

Rzuty z różnych stron

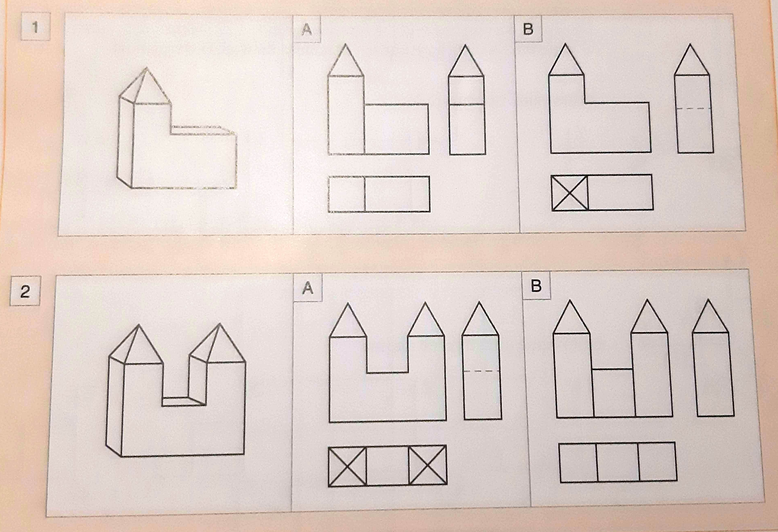

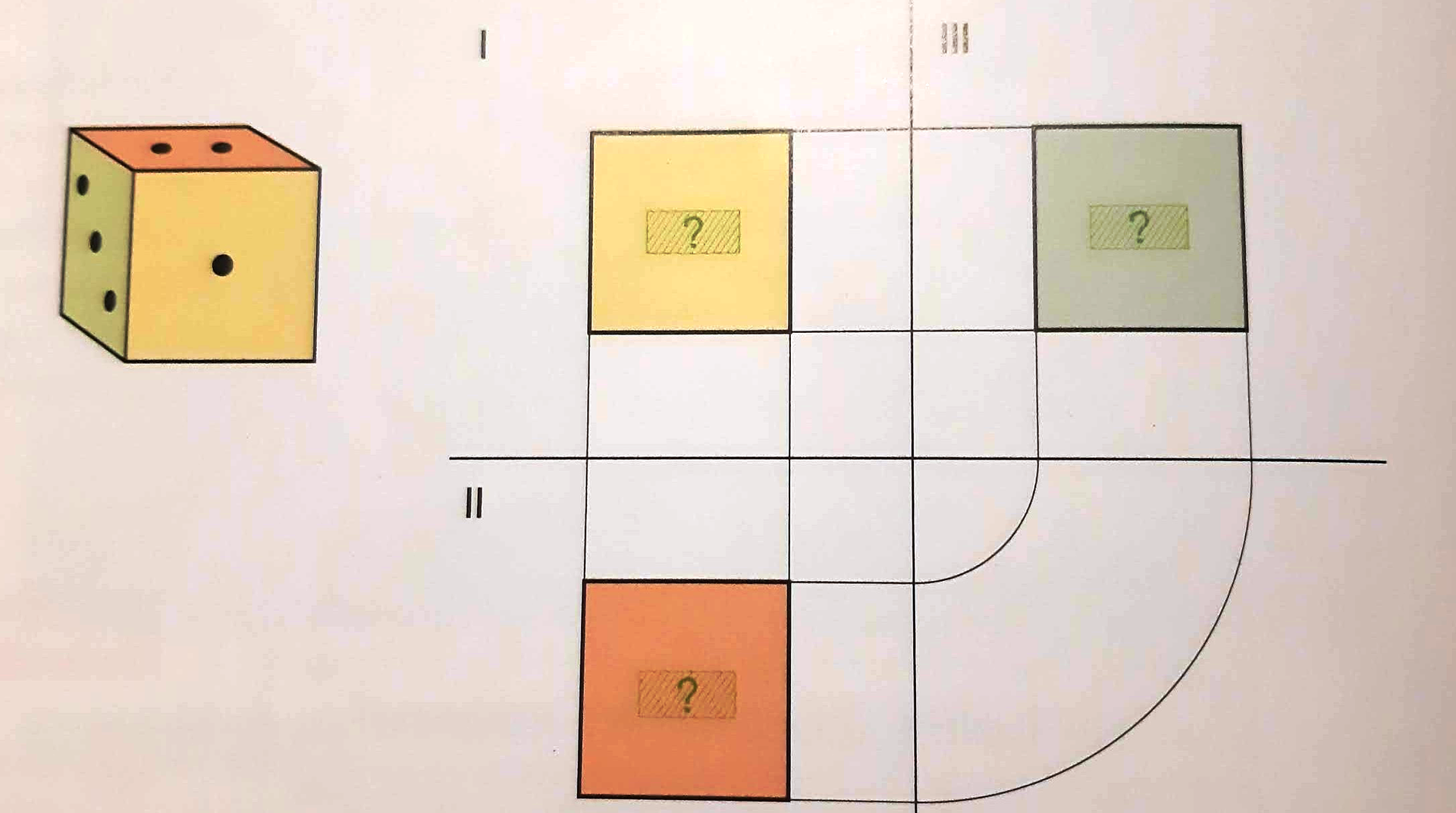

Zazwyczaj, kiedy mówimy o rzutach prostokątnych, używamy trzech podstawowych rzutów:

Rzut z góry (rzut z lotu ptaka): Patrzymy na obiekt z góry, tak jakbyśmy byli ptakiem.
Rzut z przodu: Patrzymy na obiekt z przodu.
Rzut z boku: Patrzymy na obiekt z boku. Może być rzut z lewej strony lub z prawej strony.

Te trzy rzuty dają nam pełen obraz obiektu. Wyobraź sobie, że budujesz domek z klocków LEGO. Rzut z góry pokaże ci układ klocków na dachu. Rzut z przodu pokaże ci, jak wyglądają drzwi i okna. A rzut z boku pokaże ci, ile klocków użyłeś/aś do zbudowania ściany.

Rzuty punktu i odcinka

Zacznijmy od najprostszego: rzut punktu. Jeśli mamy punkt A i chcemy znaleźć jego rzut na płaszczyznę, prowadzimy prostą prostopadłą do płaszczyzny, przechodzącą przez punkt A. Punkt, w którym ta prosta przecina płaszczyznę, to rzut punktu A. Oznaczamy go zwykle A'.

Teraz rzut odcinka. Odcinek to część prostej ograniczona dwoma punktami (początkiem i końcem). Aby znaleźć rzut odcinka, wystarczy znaleźć rzuty jego końców (czyli dwóch punktów) i połączyć je. Ten nowy odcinek to rzut odcinka wyjściowego. Czasami rzut odcinka może być punktem – kiedy odcinek jest prostopadły do płaszczyzny rzutowania.

Przykład: Wyobraź sobie maszt flagi. Jego rzutem na ziemię jest po prostu punkt (jeśli maszt stoi idealnie pionowo) lub krótki odcinek (jeśli maszt jest lekko przechylony).

Dlaczego rzuty prostokątne są ważne?

Rzuty prostokątne są bardzo ważne w wielu dziedzinach. Używają ich architekci do tworzenia planów budynków, inżynierowie do projektowania maszyn, a nawet graficy komputerowi do tworzenia modeli 3D. Dzięki rzutom prostokątnym możemy przedstawić trójwymiarowe obiekty na dwuwymiarowej kartce papieru lub ekranie komputera, zachowując informacje o ich kształcie i wymiarach.

Przykłady zastosowań:

Plany mieszkań: Patrząc na plan mieszkania, widzisz rzut z góry na poszczególne pomieszczenia. Dzięki temu wiesz, gdzie znajdują się ściany, drzwi i okna.
Rysunek techniczny: Inżynierowie używają rzutów prostokątnych do tworzenia szczegółowych rysunków maszyn i urządzeń. Dzięki temu można dokładnie określić wymiary i kształt każdej części.
Gry komputerowe: Rzuty prostokątne są używane do tworzenia widoków w grach, np. widoku z góry w strategiach.

Ćwiczenia

Żeby lepiej zrozumieć rzuty prostokątne, warto poćwiczyć. Oto kilka propozycji:

Wybierz dowolny przedmiot w swoim pokoju (np. kubek, książkę, telefon) i spróbuj narysować jego rzuty z góry, z przodu i z boku.
Znajdź w internecie plany mieszkań lub domów i spróbuj zidentyfikować, jakie elementy są widoczne na rzutach.

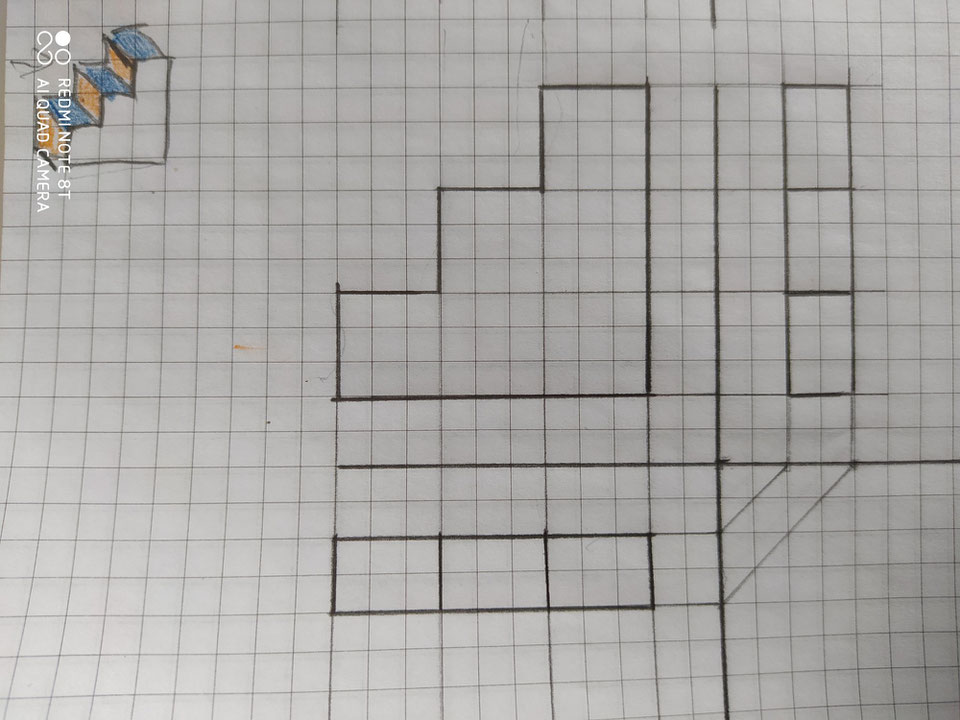

Weź kilka klocków LEGO i zbuduj z nich prostą konstrukcję. Następnie spróbuj narysować jej rzuty.

Podsumowanie

Rzuty prostokątne to sposób przedstawiania trójwymiarowych obiektów na płaszczyźnie. Polegają na rzutowaniu obiektu prostopadle na płaszczyznę. Używają ich architekci, inżynierowie i graficy komputerowi. Dzięki nim możemy tworzyć plany, rysunki techniczne i modele 3D.

Pamiętaj, że kluczem do zrozumienia rzutów prostokątnych jest wyobraźnia przestrzenna i ćwiczenia. Im więcej będziesz ćwiczyć, tym łatwiej będzie ci je sobie wyobrazić i rysować. Powodzenia!
