Prawo Ohma Definicja I Wzór

Czy zastanawiałeś się kiedyś, dlaczego niektóre urządzenia elektroniczne działają, a inne nie? Dlaczego żarówka świeci, a zwarte obwody powodują problemy? Kluczem do zrozumienia tych zjawisk jest **Prawo Ohma**, fundamentalna zasada elektrotechniki, która rządzi relacją między napięciem, prądem i oporem. Ten artykuł skierowany jest do wszystkich zainteresowanych elektrycznością, od początkujących entuzjastów elektroniki po uczniów i studentów, którzy chcą zrozumieć podstawowe zasady działania obwodów elektrycznych.

Czym jest Prawo Ohma? Definicja i znaczenie

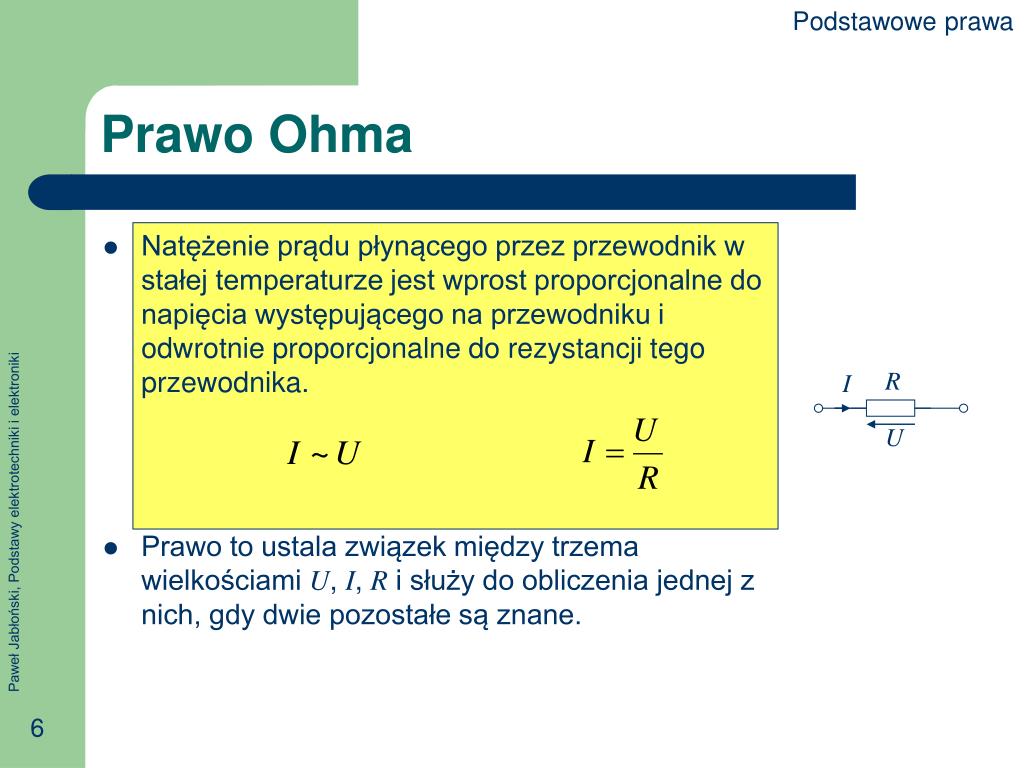

Prawo Ohma to empiryczna zasada, która opisuje związek między trzema podstawowymi wielkościami w obwodzie elektrycznym: napięciem (U), prądem (I) i oporem (R). Mówiąc najprościej, prawo Ohma stwierdza, że prąd płynący przez przewodnik jest wprost proporcjonalny do napięcia przyłożonego do tego przewodnika i odwrotnie proporcjonalny do jego oporu.

To brzmi trochę skomplikowanie? Spójrzmy na to z innej strony. Wyobraź sobie wodę płynącą przez rurę. Napięcie jest jak ciśnienie wody – im wyższe ciśnienie, tym więcej wody przepłynie przez rurę. Prąd jest jak ilość wody przepływającej przez rurę na sekundę. Opór jest jak zwężenie w rurze – im węższa rura, tym mniej wody przepłynie przy danym ciśnieniu.

Prawo Ohma jest niezwykle ważne, ponieważ pozwala nam przewidywać i kontrolować zachowanie obwodów elektrycznych. Dzięki niemu możemy:

Obliczać wartości napięcia, prądu i oporu w obwodzie.
Projektować obwody o pożądanych parametrach.
Diagnozować problemy w obwodach elektrycznych.
Zrozumieć działanie różnych urządzeń elektrycznych.

Wzór Prawa Ohma: Podstawowa formuła

Prawo Ohma wyrażone jest prostym wzorem:

U = I * R

Gdzie:

U - Napięcie (potencjał elektryczny) mierzone w woltach (V). Napięcie to różnica potencjałów między dwoma punktami w obwodzie, która "popycha" elektrony do przepływu.
I - Prąd elektryczny, mierzony w amperach (A). Prąd to przepływ ładunku elektrycznego przez obwód.
R - Opór elektryczny (rezystancja), mierzony w omach (Ω). Opór to właściwość materiału, która utrudnia przepływ prądu.

Z tego podstawowego wzoru możemy wyprowadzić dwa kolejne:

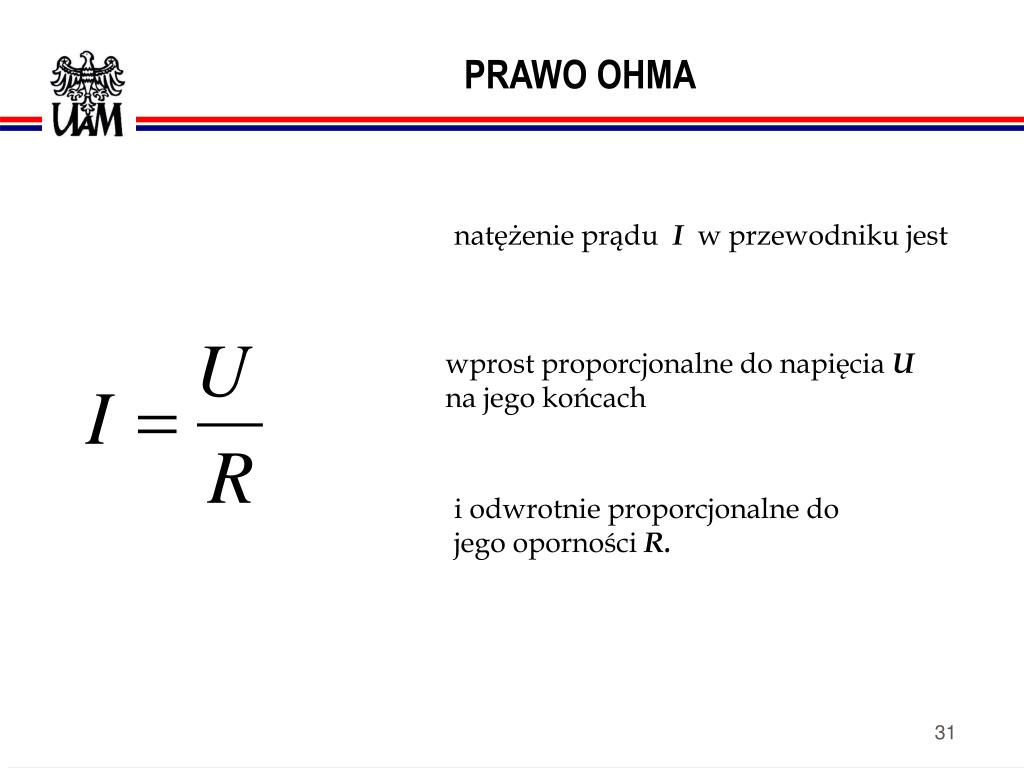

I = U / R (Prąd jest równy napięciu podzielonemu przez opór)
R = U / I (Opór jest równy napięciu podzielonemu przez prąd)

Znając dwie z tych wielkości, zawsze możemy obliczyć trzecią. To sprawia, że prawo Ohma jest niezwykle użyteczne w praktyce.

Przykłady zastosowania Prawa Ohma

Aby lepiej zrozumieć prawo Ohma, rozważmy kilka praktycznych przykładów:

Przykład 1: Obliczanie prądu w obwodzie z żarówką

Załóżmy, że mamy żarówkę o oporze 240 omów podłączoną do napięcia 120 V. Jaki prąd przepływa przez żarówkę?

Używamy wzoru: I = U / R

I = 120 V / 240 Ω = 0.5 A

Odpowiedź: Przez żarówkę przepływa prąd o natężeniu 0.5 ampera.

Przykład 2: Obliczanie oporu elementu

Mierzymy napięcie na rezystorze, które wynosi 5 V, a prąd przepływający przez niego wynosi 0.1 A. Jaki jest opór tego rezystora?

Używamy wzoru: R = U / I

R = 5 V / 0.1 A = 50 Ω

Odpowiedź: Opór rezystora wynosi 50 omów.

Przykład 3: Bezpiecznik i przeciążenie obwodu

Bezpiecznik w obwodzie elektrycznym jest zaprojektowany tak, aby przerywać obwód, gdy prąd przekroczy pewną wartość (np. 10A). Jeżeli podłączymy do gniazdka o napięciu 230V urządzenia o łącznym oporze 20 omów, to jaki prąd popłynie w obwodzie?

Używamy wzoru: I = U / R

I = 230 V / 20 Ω = 11.5 A

Odpowiedź: Prąd w obwodzie wyniesie 11.5 A, co jest więcej niż dopuszczalne 10 A. Bezpiecznik powinien się przepalić, chroniąc obwód przed przeciążeniem.

Ograniczenia Prawa Ohma

Chociaż prawo Ohma jest niezwykle przydatne, ważne jest, aby pamiętać o jego ograniczeniach. Prawo Ohma nie zawsze ma zastosowanie w każdym przypadku. Oto kilka przykładów:

Nieliniowe elementy: Niektóre elementy obwodów, takie jak diody i tranzystory, nie spełniają prawa Ohma. Ich opór zmienia się w zależności od napięcia i prądu.
Zmienne w czasie sygnały: Prawo Ohma jest zazwyczaj stosowane do obwodów z prądem stałym (DC). W obwodach z prądem zmiennym (AC) należy uwzględnić impedancję, która uwzględnia zarówno opór, jak i reaktancję (wpływ pojemności i indukcyjności).
Wysokie temperatury: Opór niektórych materiałów może się zmieniać wraz z temperaturą. W takich przypadkach prawo Ohma może nie być dokładne.

Mimo tych ograniczeń, prawo Ohma jest doskonałym punktem wyjścia do zrozumienia działania obwodów elektrycznych.

Prawo Ohma w życiu codziennym

Zastosowanie prawa Ohma można znaleźć w wielu aspektach naszego życia. Oto kilka przykładów:

Regulacja jasności żarówki: Zmieniając napięcie doprowadzone do żarówki (za pomocą ściemniacza), zmieniamy prąd przepływający przez żarnik, co wpływa na jego temperaturę i jasność świecenia.
Kontrola głośności w urządzeniach audio: Potencjometr (rezystor o zmiennym oporze) pozwala na regulację prądu płynącego do głośnika, kontrolując w ten sposób głośność dźwięku.
Działanie grzejnika elektrycznego: Element grzejny grzejnika to rezystor, który rozgrzewa się pod wpływem przepływającego prądu. Ilość wytwarzanego ciepła zależy od oporu elementu grzejnego i prądu płynącego przez niego.
Projektowanie obwodów elektronicznych w telefonach i komputerach: Inżynierowie wykorzystują prawo Ohma do projektowania i analizowania obwodów, które sterują różnymi funkcjami tych urządzeń.

Podsumowanie i wnioski

Prawo Ohma jest fundamentalną zasadą elektrotechniki, która opisuje relację między napięciem, prądem i oporem. Znając wzór U = I * R, możemy obliczać, projektować i analizować obwody elektryczne. Chociaż ma pewne ograniczenia, prawo Ohma jest doskonałym punktem wyjścia do zrozumienia działania elektryczności i elektroniki. Mamy nadzieję, że ten artykuł pomógł Ci lepiej zrozumieć tę ważną zasadę.

Pamiętaj, że zrozumienie prawa Ohma to dopiero początek Twojej przygody z elektrycznością. Zachęcamy do dalszego zgłębiania wiedzy i eksperymentowania z prostymi obwodami elektrycznymi. Zdobądź praktyczne doświadczenie, aby lepiej zrozumieć te zagadnienia. Twoja wiedza w tej dziedzinie może okazać się bezcenna w wielu sytuacjach!
