Opisz Budowę I Zasadę Działania Silnika Elektrycznego

Dobrze, oto artykuł wyjaśniający budowę i zasadę działania silnika elektrycznego w prosty sposób, po polsku:

Silnik elektryczny to urządzenie, które zamienia energię elektryczną w energię mechaniczną, czyli mówiąc prościej, sprawia, że coś się kręci. Wyobraź sobie wiertarkę, pralkę, wentylator, a nawet samochód elektryczny – wszystkie one używają silników elektrycznych. Ale jak to się dzieje?

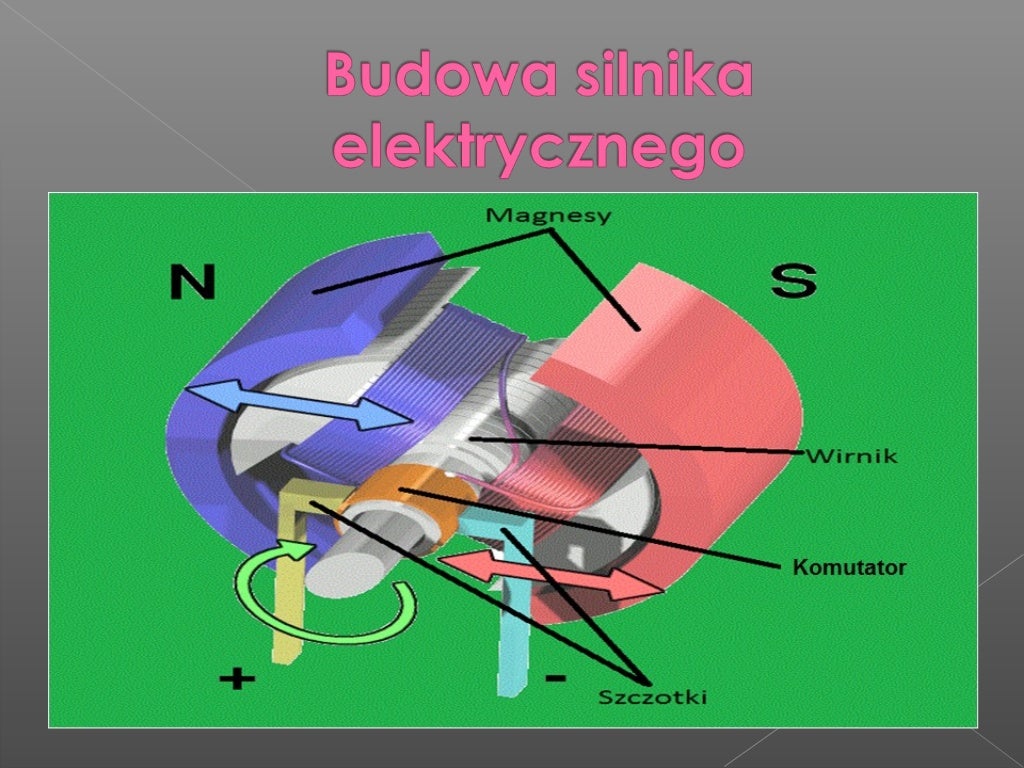

Silnik elektryczny składa się z kilku podstawowych części. Najważniejsze z nich to:

Stojan: To nieruchoma część silnika. Często zbudowany jest z wielu cienkich blaszek stalowych, nawiniętych na siebie, tworzących rdzeń. Na tym rdzeniu umieszczone są uzwojenia, czyli cewki z drutu miedzianego. Te cewki, podłączone do źródła prądu, tworzą pole magnetyczne. Wyobraź sobie, że stojan to taki elektromagnes, który nie rusza się z miejsca.
Wirnik (rotor): To ruchoma część silnika, która obraca się wewnątrz stojana. Wirnik również ma uzwojenia (w niektórych typach silników), lub jest wykonany z magnesów trwałych. Podobnie jak w stojanie, gdy przez uzwojenia wirnika przepływa prąd, wytwarza się pole magnetyczne. Wirnik jest umieszczony na osi, która wystaje na zewnątrz silnika i do której można podłączyć różne urządzenia, które mają być napędzane. Wyobraź sobie, że wirnik to drugi elektromagnes, który może się swobodnie obracać.
Komutator i szczotki (w silnikach prądu stałego): Te elementy występują głównie w silnikach prądu stałego (DC). Komutator to pierścień podzielony na segmenty, do którego podłączone są końce uzwojeń wirnika. Szczotki, wykonane zazwyczaj z grafitu, stykają się z komutatorem i dostarczają prąd do uzwojeń wirnika. Komutator i szczotki odwracają kierunek prądu w uzwojeniach wirnika, co jest kluczowe dla ciągłego obracania się silnika. Pomyśl o tym jak o przełączniku, który cały czas zmienia, która strona wirnika jest „popychana”.
Obudowa: Chroni wszystkie wewnętrzne części silnika przed uszkodzeniami mechanicznymi i wpływem środowiska.
Łożyska: Umożliwiają swobodne obracanie się wirnika wewnątrz stojana.

Zasada Działania: Magia Przyciągania i Odpychania

Zasada działania silnika elektrycznego opiera się na podstawowych prawach fizyki, a konkretnie na oddziaływaniu pól magnetycznych. Pamiętasz, że magnesy przyciągają się różnymi biegunami (północny z południowym) i odpychają się biegunami jednakowymi (północny z północnym, południowy z południowym)? To jest klucz!

Tworzenie pól magnetycznych: Kiedy podłączamy silnik do źródła zasilania, prąd zaczyna płynąć przez uzwojenia stojana i wirnika (lub tylko stojana w niektórych typach silników). Przepływ prądu przez cewkę zawsze wytwarza pole magnetyczne. Mamy więc dwa pola magnetyczne: jedno pochodzące ze stojana (którego pole, powiedzmy, jest stałe) i drugie pochodzące z wirnika (którego pole jest "ruchome", a zaraz zobaczysz dlaczego).

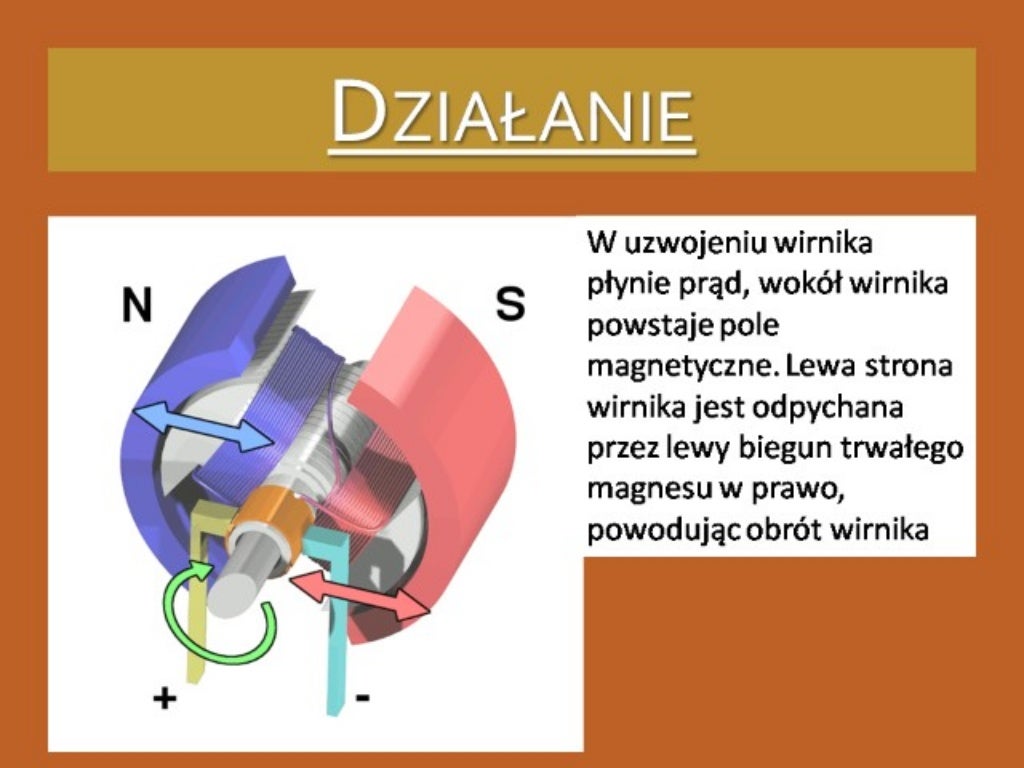

Oddziaływanie pól: Pola magnetyczne stojana i wirnika zaczynają na siebie oddziaływać. Jeśli wirnik jest tak ustawiony, że biegun północny jego pola magnetycznego znajduje się blisko bieguna południowego pola magnetycznego stojana, to nastąpi przyciąganie. Podobnie, jeśli bieguny jednoimienne są blisko siebie, nastąpi odpychanie. To właśnie te siły przyciągania i odpychania powodują, że wirnik zaczyna się obracać.

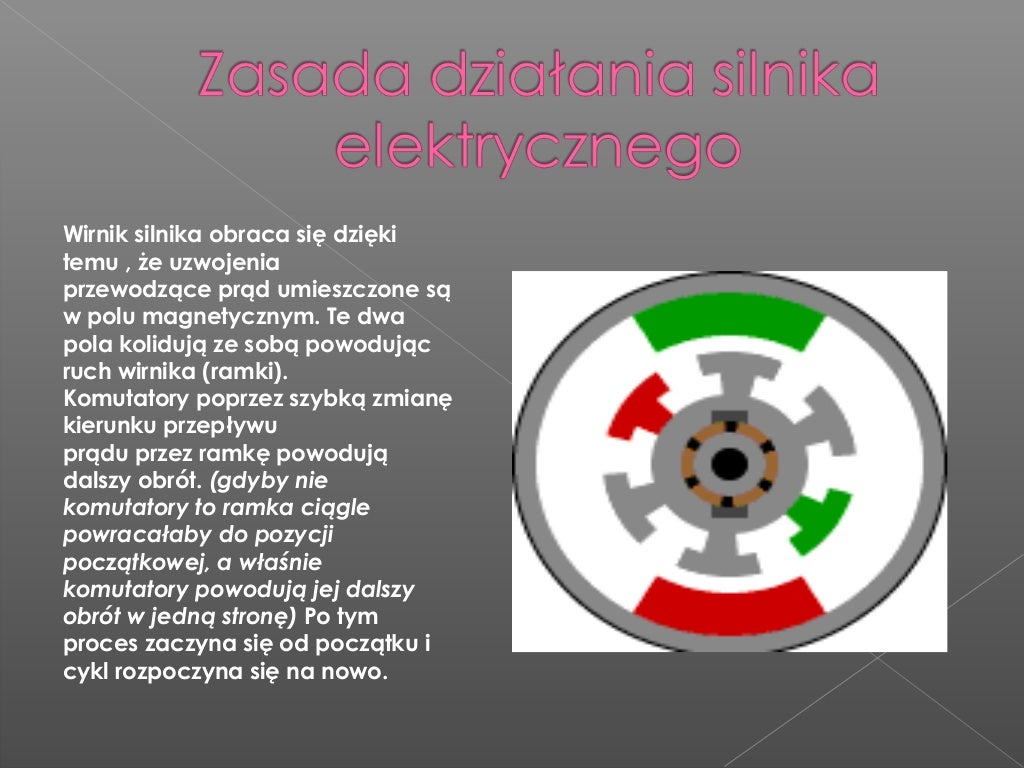

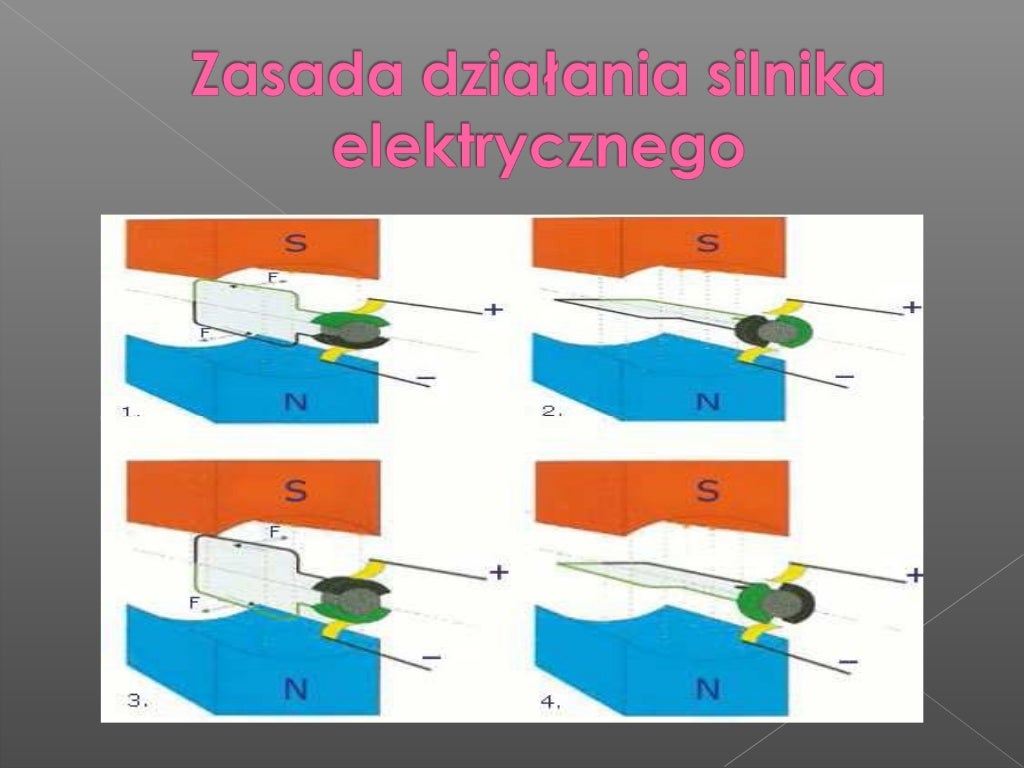

Ciągły ruch obrotowy (kluczowa rola komutatora i szczotek w silnikach DC): Tutaj wkracza do akcji komutator (w silnikach prądu stałego). Kiedy wirnik obróci się o pewien kąt, komutator zmienia kierunek prądu płynącego przez uzwojenia wirnika. To powoduje, że bieguny magnetyczne wirnika zamieniają się miejscami. Dzięki temu, zamiast przyciągania, pojawia się odpychanie (lub odwrotnie, zamiana odpychania na przyciąganie), co zmusza wirnik do dalszego obracania się. Proces ten powtarza się w sposób ciągły, co sprawia, że wirnik obraca się bez przerwy. W silnikach prądu przemiennego (AC) proces zmiany biegunowości pola magnetycznego wirnika odbywa się inaczej, często poprzez zmianę częstotliwości prądu zasilającego.
Praca silnika: Obracający się wirnik napędza oś silnika, do której podłączone jest urządzenie, które chcemy uruchomić (np. wiertło w wiertarce).

Różne Typy Silników:

Istnieje wiele różnych typów silników elektrycznych, które różnią się budową i zasadą działania. Najpopularniejsze to:

Silniki prądu stałego (DC): Wykorzystują prąd stały i komutator ze szczotkami. Są często stosowane w małych urządzeniach, takich jak zabawki, elektronarzędzia i systemy sterowania. Mają prostą konstrukcję, ale wymagają regularnej konserwacji szczotek. Istnieją również silniki DC bezszczotkowe (BLDC), które są bardziej wydajne i trwałe, ale bardziej skomplikowane w budowie.
Silniki prądu przemiennego (AC): Wykorzystują prąd przemienny. Dzielą się na silniki synchroniczne i asynchroniczne (indukcyjne).
- Silniki synchroniczne: Obracają się z prędkością synchroniczną, która jest ściśle związana z częstotliwością prądu zasilającego. Są stosowane w urządzeniach, które wymagają precyzyjnej kontroli prędkości obrotowej.
- Silniki asynchroniczne (indukcyjne): Są najczęściej stosowanym typem silników AC. Wirnik nie jest bezpośrednio podłączony do źródła zasilania, ale jest zasilany przez indukcję elektromagnetyczną ze stojana. Są proste, niezawodne i stosunkowo tanie w produkcji. Znajdują zastosowanie w pompach, wentylatorach, sprężarkach i wielu innych urządzeniach.

Podsumowanie:

Silnik elektryczny to genialne urządzenie, które wykorzystuje siły magnetyczne do zamiany energii elektrycznej w energię mechaniczną. Jego budowa opiera się na współpracy stojana i wirnika, a działanie na oddziaływaniu pól magnetycznych. Różne typy silników, takie jak silniki DC i AC, oferują różne zalety i znajdują zastosowanie w szerokim spektrum urządzeń. Zrozumienie podstawowych zasad działania silnika elektrycznego pozwala docenić jego wszechstronność i znaczenie w naszym codziennym życiu. Od prostych zabawek po zaawansowane maszyny przemysłowe, silniki elektryczne są nieodłącznym elementem współczesnej technologii.
