Jeżeli Element Grzejny Piecyka Elektrycznego Zasilimy Napięciem 230v

Drodzy uczniowie,

Zadajecie bardzo ważne i praktyczne pytanie. Spróbujmy zgłębić temat zasilania elementu grzejnego piecyka elektrycznego napięciem 230V. Postaram się przedstawić zagadnienie kompleksowo i szczegółowo.

Zasilanie elementu grzejnego piecyka elektrycznego napięciem 230V jest standardowym rozwiązaniem w większości gospodarstw domowych w Europie, w tym w Polsce. To napięcie, definiowane jako napięcie skuteczne (RMS – Root Mean Square), jest sinusoidalne i zmienne w czasie, osiągając wartość szczytową około 325V (230V * √2). Piecyk elektryczny, będąc urządzeniem rezystancyjnym, wykorzystuje to napięcie do generowania ciepła poprzez efekt Joule'a.

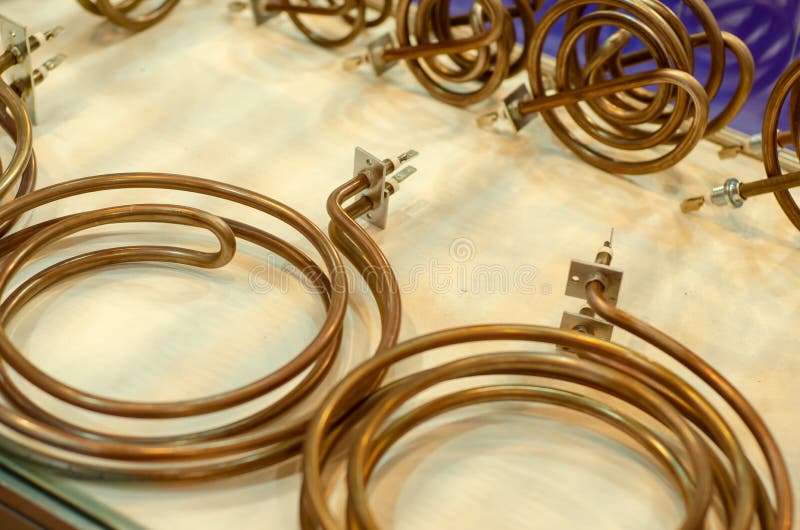

Element grzejny piecyka elektrycznego, najczęściej wykonany ze stopu oporowego, takiego jak kantal (stop żelaza, chromu i aluminium) lub nichrom (stop niklu i chromu), posiada określoną rezystancję. Ta rezystancja, w połączeniu z napięciem 230V, determinuje prąd płynący przez element grzejny, a w konsekwencji moc wydzielaną w postaci ciepła. Zależność tę opisuje prawo Ohma (U=IR) oraz wzór na moc (P=UI), co w połączeniu daje nam P = U²/R. Zatem, moc wydzielana przez element grzejny jest proporcjonalna do kwadratu napięcia i odwrotnie proporcjonalna do jego rezystancji.

Dobór Elementu Grzejnego i Jego Parametry

Kluczowym aspektem jest właściwy dobór elementu grzejnego do konkretnego piecyka. Producenci piecyków precyzyjnie kalkulują wymaganą rezystancję elementu grzejnego, aby uzyskać oczekiwaną moc grzewczą. Zbyt mała rezystancja (a więc za duży prąd) może prowadzić do przegrzania i uszkodzenia elementu grzejnego, a nawet do zagrożenia pożarowego. Z kolei zbyt duża rezystancja (a więc za mały prąd) spowoduje, że piecyk będzie generował niewystarczającą ilość ciepła.

Należy zwrócić uwagę na kilka istotnych parametrów elementu grzejnego:

• Rezystancja (R): Wyrażona w omach (Ω), determinuje prąd płynący przez element przy danym napięciu. Dokładna wartość rezystancji jest krytyczna dla prawidłowego działania piecyka. Podczas wymiany elementu grzejnego należy bezwzględnie zastosować element o identycznej rezystancji lub o parametrach ściśle określonych przez producenta piecyka. Można ją zmierzyć za pomocą multimetru, jednak należy pamiętać, że pomiar rezystancji powinien być wykonany na odłączonym od zasilania elemencie grzejnym.

• Moc (P): Wyrażona w watach (W), określa ilość ciepła generowanego przez element grzejny w jednostce czasu. Moc elementu grzejnego jest zależna od napięcia zasilania i rezystancji. Zastosowanie elementu grzejnego o innej mocy niż zalecana może zakłócić działanie termostatu i innych zabezpieczeń piecyka.

• Materiał: Materiał elementu grzejnego ma wpływ na jego trwałość, odporność na wysokie temperatury i stabilność rezystancji w czasie. Kantal i nichrom to popularne wybory ze względu na ich dobre właściwości rezystancyjne i odporność na utlenianie w wysokich temperaturach.

• Wymiary i kształt: Wymiary i kształt elementu grzejnego muszą być zgodne z konstrukcją piecyka. Nieprawidłowo dobrane wymiary mogą utrudniać montaż, a także wpływać na równomierność rozprowadzania ciepła wewnątrz piecyka.

• Izolacja: Element grzejny musi być odpowiednio izolowany od obudowy piecyka, aby zapobiec porażeniu prądem. Izolacja jest zazwyczaj wykonana z materiałów ceramicznych lub mineralnych, które charakteryzują się wysoką odpornością na temperaturę i doskonałymi właściwościami izolacyjnymi.

Bezpieczeństwo Użytkowania i Podłączenie

Bezpieczeństwo użytkowania piecyka elektrycznego zależy od prawidłowego podłączenia elementu grzejnego i sprawności instalacji elektrycznej. Należy przestrzegać następujących zasad:

• Sprawdzenie instalacji elektrycznej: Przed podłączeniem piecyka należy upewnić się, że instalacja elektryczna jest sprawna i przystosowana do obciążenia generowanego przez piecyk. Szczególnie ważne jest sprawdzenie stanu przewodów, gniazdek i bezpieczników. W przypadku wątpliwości należy skonsultować się z wykwalifikowanym elektrykiem.

• Uziemienie: Piecyk elektryczny powinien być uziemiony, aby zapewnić ochronę przed porażeniem prądem w przypadku awarii. Przewód uziemiający (zazwyczaj żółto-zielony) powinien być podłączony do odpowiedniego zacisku w piecyku i w gniazdku elektrycznym.

• Bezpieczniki: W obwodzie zasilającym piecyk powinien znajdować się bezpiecznik o odpowiedniej wartości. Zbyt mały bezpiecznik będzie powodował jego częste przepalanie, a zbyt duży może nie zadziałać w przypadku zwarcia, co grozi pożarem.

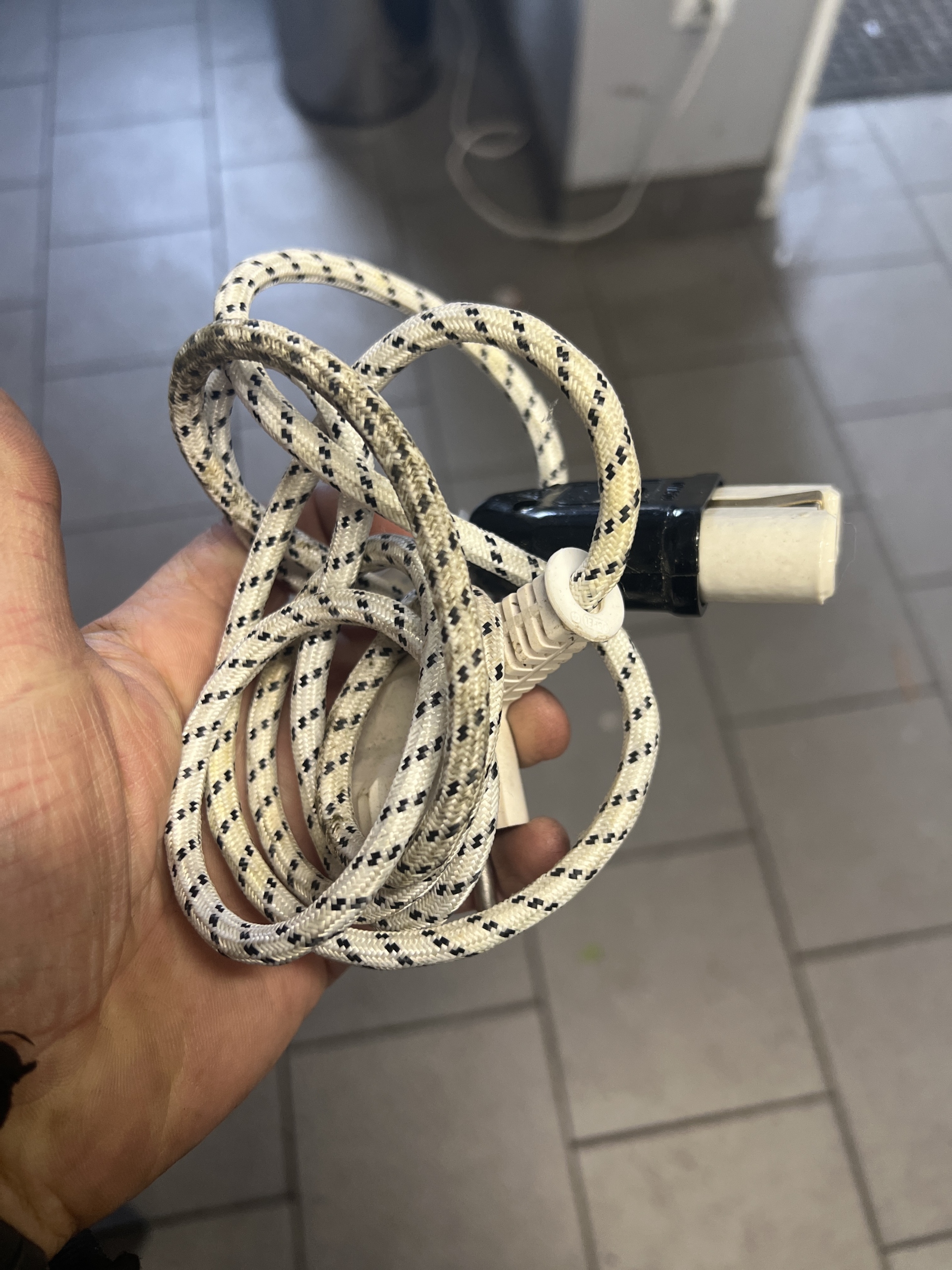

• Podłączenie przewodu: Przewód zasilający powinien być odpowiedniej grubości i długości. Zbyt cienki przewód może się przegrzewać, a zbyt długi może powodować spadek napięcia, co wpłynie na wydajność piecyka. Należy unikać używania przedłużaczy, a jeśli są one konieczne, to muszą być one przystosowane do obciążenia generowanego przez piecyk i posiadać odpowiednie zabezpieczenia.

• Unikanie wilgoci: Piecyk elektryczny nie powinien być używany w miejscach narażonych na wilgoć, takich jak łazienki lub pralnie. Wilgoć może powodować korozję elementów grzejnych i zwiększać ryzyko porażenia prądem.

• Konserwacja: Regularnie sprawdzaj stan elementu grzejnego i przewodów. W przypadku zauważenia uszkodzeń, takich jak pęknięcia, przebarwienia lub korozja, element należy wymienić na nowy.

Regulacja Temperatury i Termostaty

Piecyki elektryczne zazwyczaj wyposażone są w termostat, który reguluje temperaturę wewnątrz piecyka poprzez włączanie i wyłączanie elementu grzejnego. Termostat działa na zasadzie bimetalu lub elektronicznego czujnika temperatury. Ustawienie temperatury na termostacie powoduje, że element grzejny włącza się, aż do osiągnięcia zadanej temperatury, a następnie wyłącza się. Kiedy temperatura spadnie poniżej pewnego poziomu, termostat ponownie włącza element grzejny.

W niektórych piecykach stosowane są bardziej zaawansowane systemy regulacji temperatury, takie jak regulatory PID (Proportional-Integral-Derivative), które zapewniają bardziej precyzyjną kontrolę temperatury i minimalizują wahania temperatury.

Podsumowanie

Podsumowując, zasilanie elementu grzejnego piecyka elektrycznego napięciem 230V jest standardowym rozwiązaniem, jednak wymaga starannego doboru elementu grzejnego, przestrzegania zasad bezpieczeństwa i regularnej konserwacji. Należy pamiętać o właściwej rezystancji, mocy i izolacji elementu grzejnego, a także o sprawności instalacji elektrycznej i uziemieniu piecyka. Pamiętajcie, że wszelkie prace związane z instalacją elektryczną powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje i uprawnienia.

Mam nadzieję, że ta szczegółowa odpowiedź rozjaśniła temat. Jeśli macie więcej pytań, śmiało pytajcie.
