Jaki Obraz Powstaje W Skaningowym Mikroskopie Elektronowym

W skaningowym mikroskopie elektronowym (SEM) powstaje obraz, który na pierwszy rzut oka przypomina bardzo szczegółowe zdjęcie powierzchni próbki. Ale jak to się dzieje? Postaram się to wytłumaczyć krok po kroku, tak żeby każdy mógł zrozumieć.

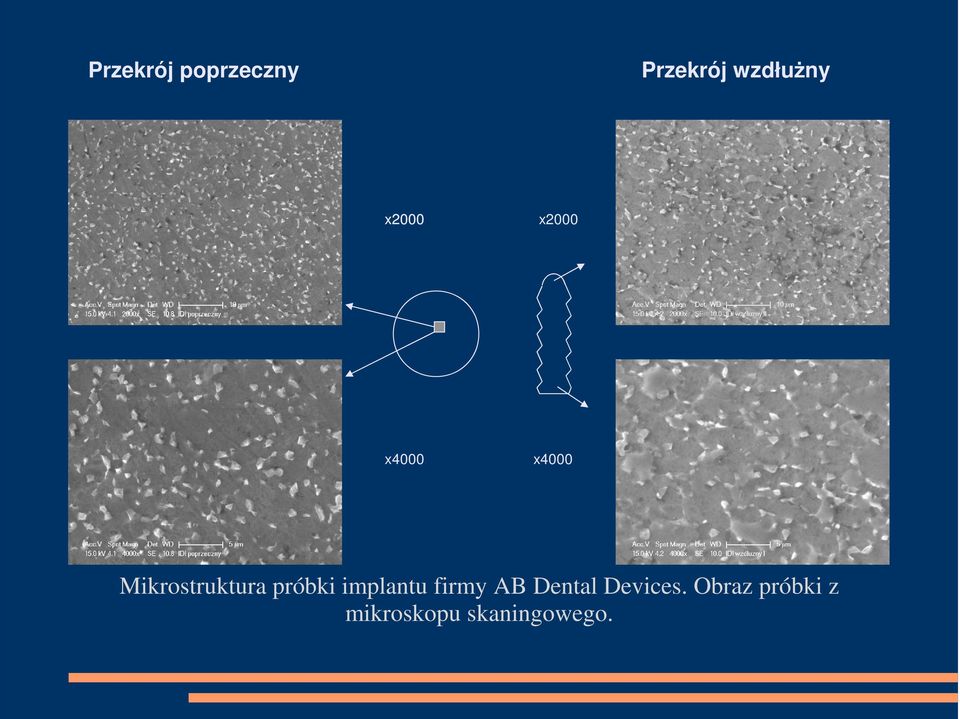

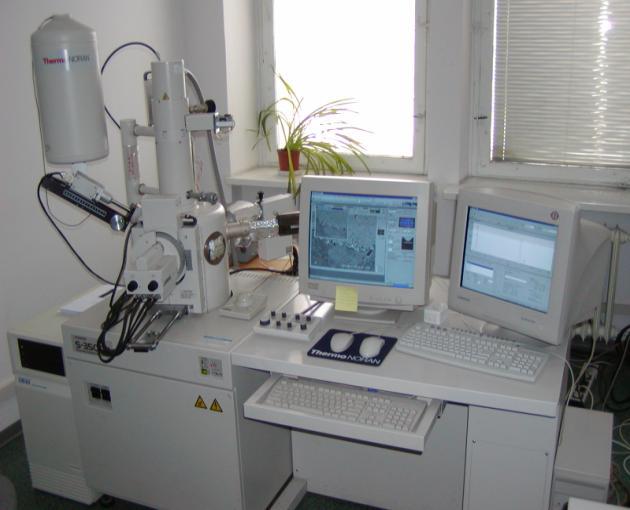

Zacznijmy od podstaw. Zamiast światła, jak w zwykłym mikroskopie optycznym, SEM wykorzystuje wiązkę elektronów. Te elektrony, wystrzeliwane z działa elektronowego, są skupiane i kierowane na powierzchnię badanego materiału. Wyobraź sobie, że masz latarkę, ale zamiast wiązki światła, masz wiązkę malutkich cząstek, które uderzają w to, co chcesz obejrzeć.

Kiedy te elektrony trafiają na próbkę, dzieją się różne rzeczy. Najważniejsze dla nas są dwa rodzaje elektronów: elektrony wtórne i elektrony wstecznie rozproszone. To właśnie one odpowiadają za to, co widzimy na ekranie.

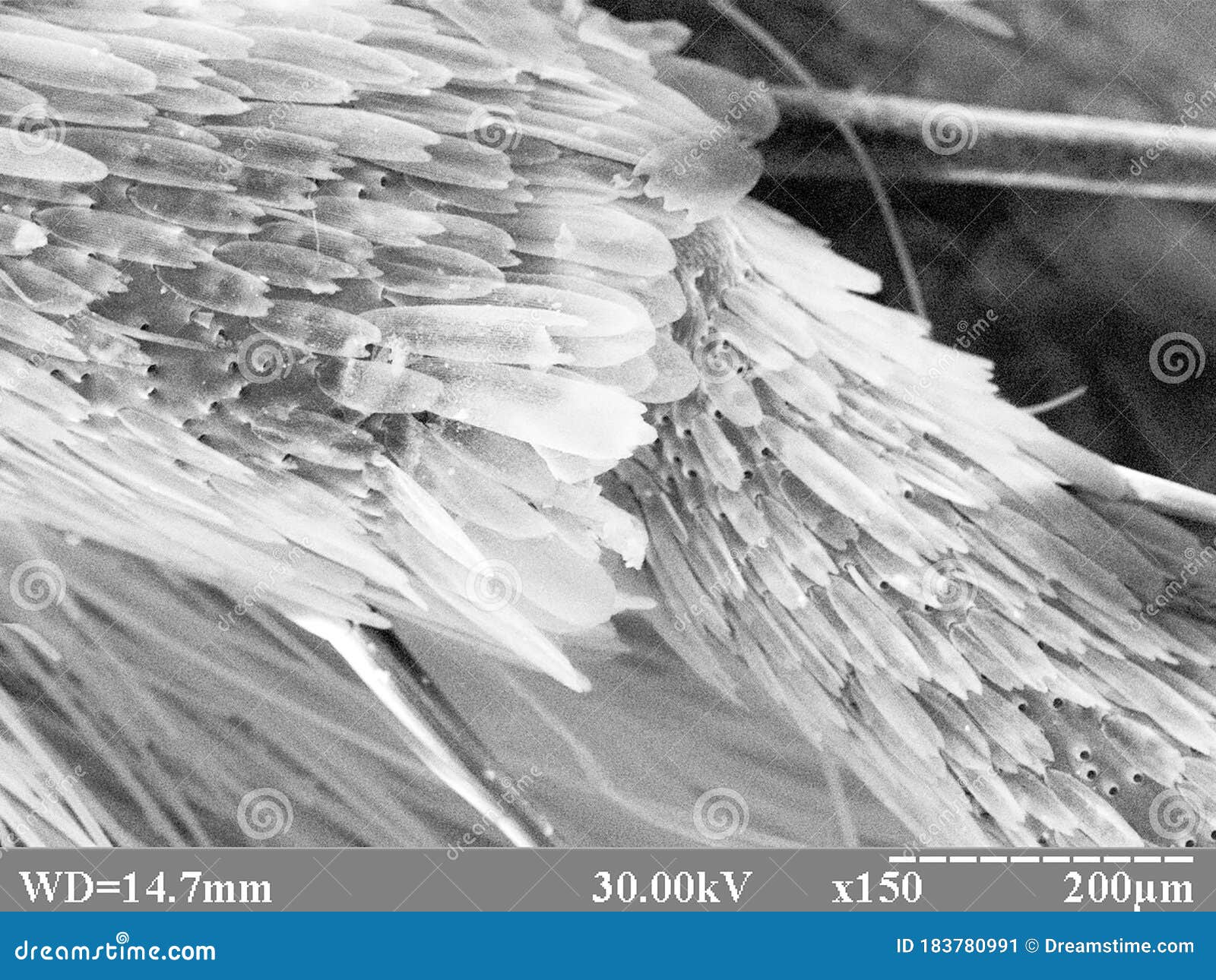

Elektrony wtórne to te, które są "wybijane" z powierzchni próbki przez elektrony pierwotne (czyli te, które wystrzeliło działo elektronowe). Mają one niską energię i pochodzą z bardzo bliskiej powierzchni próbki, zwykle z głębokości kilku nanometrów. Dlatego obraz, który tworzą elektrony wtórne, jest bardzo wrażliwy na topografię, czyli ukształtowanie powierzchni. Wyobraź sobie, że elektrony wtórne są jak małe kuleczki, które toczą się po nierównościach. Im więcej kuleczek dociera do detektora (czyli urządzenia, które je rejestruje), tym jaśniejszy jest dany punkt na obrazie. Miejsca, które są bardziej wystawione na wiązkę elektronów (wypukłości, krawędzie), będą emitować więcej elektronów wtórnych i dlatego będą jaśniejsze. Z kolei zagłębienia i miejsca zasłonięte będą ciemniejsze, bo mniej elektronów wtórnych z nich ucieknie. Właśnie dlatego obraz z elektronów wtórnych daje bardzo dobre wrażenie trójwymiarowości.

Elektrony wstecznie rozproszone to z kolei elektrony pierwotne, które po prostu "odbijają się" od próbki. Mają one znacznie wyższą energię niż elektrony wtórne i pochodzą z większej głębokości. Co ciekawe, ilość elektronów wstecznie rozproszonych zależy od składu chemicznego materiału. Atomy cięższe (o większej liczbie atomowej) odbijają więcej elektronów niż atomy lżejsze. Oznacza to, że obszary próbki zbudowane z cięższych pierwiastków będą jaśniejsze na obrazie z elektronów wstecznie rozproszonych, a obszary zbudowane z lżejszych pierwiastków będą ciemniejsze. W ten sposób, patrząc na obraz z elektronów wstecznie rozproszonych, możemy "zobaczyć" różnice w składzie chemicznym na powierzchni próbki.

Teraz musimy połączyć to wszystko w jedną całość. Mikroskop skaningowy "skanuje" powierzchnię próbki wiązką elektronów. Oznacza to, że wiązka porusza się po próbce linia po linii, tak jak czytnik w skanerze. W każdym punkcie, w którym wiązka uderza w próbkę, rejestrowana jest ilość elektronów wtórnych i wstecznie rozproszonych. Te dane są następnie przekształcane na obraz, gdzie jasność każdego piksela odpowiada ilości zarejestrowanych elektronów.

Jak powstaje ostateczny obraz?

Detektory elektronów wtórnych i wstecznie rozproszonych zbierają elektrony i przekształcają je w sygnał elektryczny. Ten sygnał jest wzmacniany i przetwarzany, a następnie wysyłany do komputera. Komputer "rysuje" obraz na ekranie, gdzie jasność każdego punktu (piksela) odpowiada natężeniu sygnału z detektora.

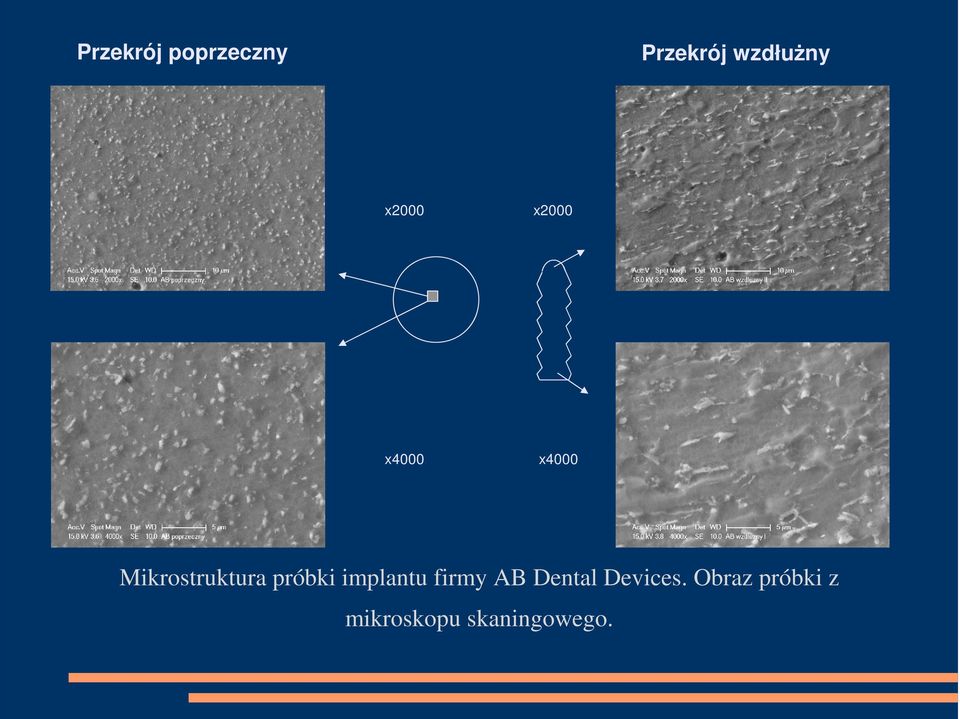

Tak więc, jeśli używamy elektronów wtórnych, obraz będzie odzwierciedlał topografię powierzchni. Będzie on pokazywał, które miejsca są wyżej, a które niżej, które są bardziej wystawione na wiązkę elektronów, a które są zasłonięte. Możemy zobaczyć drobne szczegóły, takie jak rysy, ziarna, pory i inne nierówności.

Jeśli używamy elektronów wstecznie rozproszonych, obraz będzie odzwierciedlał skład chemiczny powierzchni. Będziemy mogli zobaczyć, które obszary są bogatsze w cięższe pierwiastki, a które w lżejsze. Możemy zobaczyć, jak rozmieszczone są różne materiały na powierzchni próbki.

Często mikroskopy SEM mają możliwość rejestrowania obrazu zarówno z elektronów wtórnych, jak i wstecznie rozproszonych jednocześnie. Pozwala to na uzyskanie bardziej kompleksowego obrazu, który łączy informacje o topografii i składzie chemicznym.

Warto też wspomnieć o kolorach. Obrazy z mikroskopu SEM są zazwyczaj czarno-białe. Dzieje się tak dlatego, że elektrony nie mają koloru. Kolory mogą być dodawane sztucznie, na przykład żeby wyróżnić różne obszary na podstawie ich składu chemicznego lub żeby poprawić kontrast. Jest to jednak zabieg czysto estetyczny i nie odzwierciedla rzeczywistego koloru próbki.

Przygotowanie próbki również ma znaczenie. Często próbki muszą być pokryte cienką warstwą przewodzącego materiału, takiego jak złoto lub platyna. Dzieje się tak dlatego, że wiele materiałów, zwłaszcza materiały organiczne, nie przewodzi prądu. Jeśli próbka nie przewodzi prądu, to elektrony, które uderzają w nią, gromadzą się na jej powierzchni, powodując powstawanie ładunku. Ładunek ten może zakłócać wiązkę elektronów i zniekształcać obraz. Pokrycie próbki cienką warstwą przewodzącą zapobiega gromadzeniu się ładunku i pozwala na uzyskanie wyraźnego obrazu.

Skaningowy mikroskop elektronowy to potężne narzędzie, które pozwala nam zobaczyć świat w bardzo dużym powiększeniu. Obraz, który powstaje w SEM, jest wynikiem interakcji wiązki elektronów z powierzchnią próbki. Analizując elektrony wtórne i wstecznie rozproszone, możemy uzyskać informacje o topografii i składzie chemicznym materiału. I choć proces powstawania obrazu jest skomplikowany, to zasada jest prosta: wiązka elektronów skanuje powierzchnię, a detektory rejestrują elektrony, które są emitowane z próbki. Te dane są następnie przekształcane na obraz, który widzimy na ekranie.

Podsumowując:

Obraz w SEM powstaje dzięki detekcji elektronów wtórnych i wstecznie rozproszonych. Elektrony wtórne dają informacje o topografii, a elektrony wstecznie rozproszone o składzie chemicznym. Komputer przetwarza sygnały z detektorów na obraz.
