Jaki Jest Rzeczywisty I Umowny Kierunek Przepływu Prądu

W elektrotechnice i elektronice często spotykamy się z pojęciami "rzeczywistego" i "umownego" kierunku przepływu prądu. Choć brzmią podobnie, odnoszą się do różnych aspektów przepływu ładunków w obwodzie elektrycznym. Zrozumienie tej różnicy jest kluczowe do prawidłowego analizowania i projektowania układów elektrycznych. Spróbujmy to wytłumaczyć w prosty sposób.

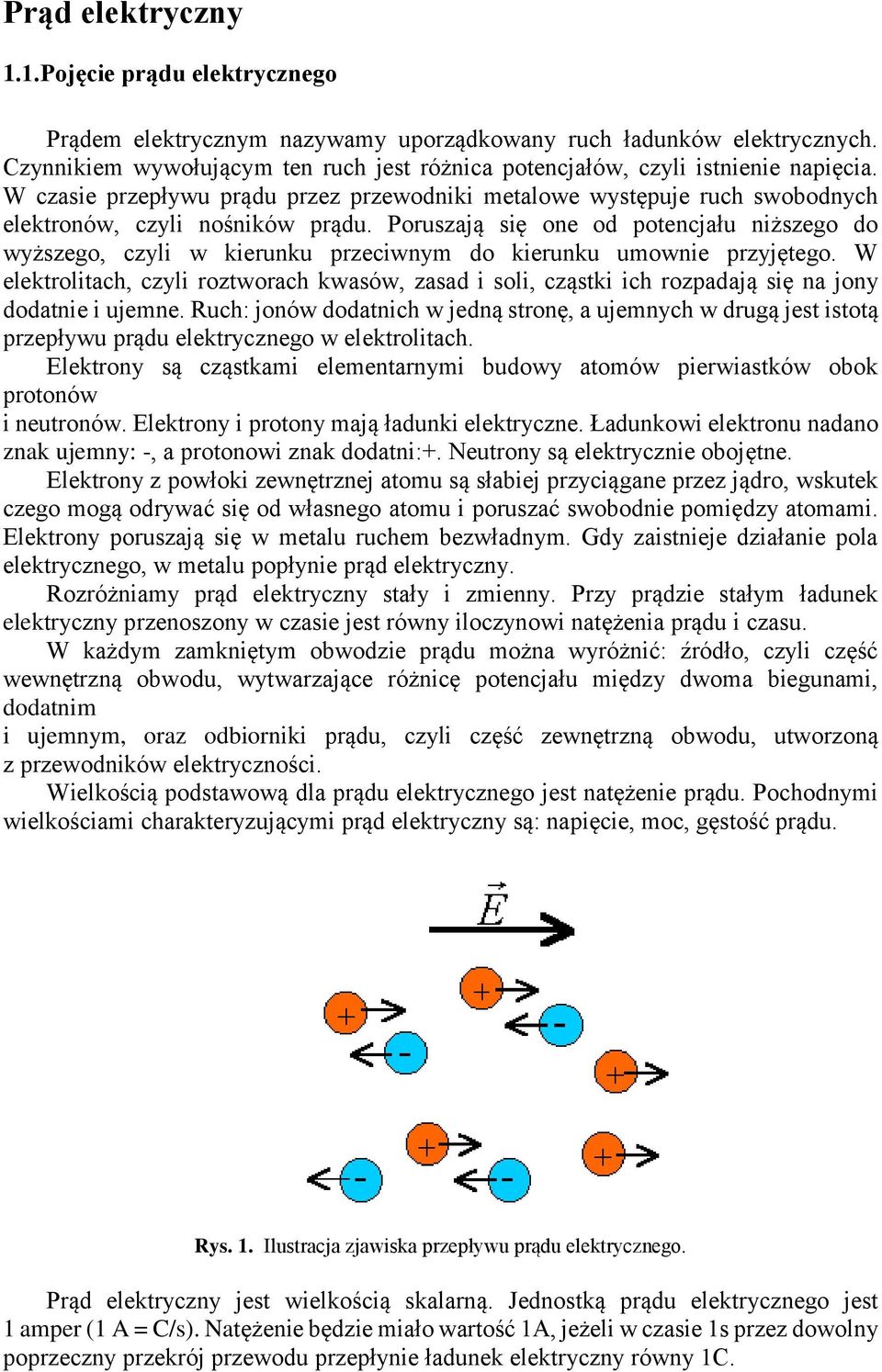

Wyobraź sobie rzekę. Wiesz, że woda płynie od źródła (góry) do ujścia (morza). W obwodzie elektrycznym prąd również płynie, ale co tak naprawdę się porusza? To ładunki elektryczne. W metalach, które są powszechnie używane jako przewodniki (np. miedź w przewodach), tymi ładunkami są elektrony.

Rzeczywisty kierunek przepływu prądu odnosi się do faktycznego ruchu elektronów w obwodzie. Elektrony, posiadające ładunek ujemny, poruszają się od bieguna ujemnego źródła napięcia (np. baterii) do bieguna dodatniego. To proste. Minus do plusa – tak płyną elektrony. To, co się naprawdę dzieje w przewodniku, to swobodne elektrony przeskakują od atomu do atomu, kierując się ku obszarowi z niedoborem elektronów (czyli ku biegunowi dodatniemu).

Ale zaraz, zaraz… Po co nam zatem ten "umowny" kierunek? Sprawa jest trochę bardziej złożona i wynika z historii.

Otóż, zanim odkryto istnienie elektronów i zrozumiano ich rolę w przewodnictwie, naukowcy ustalili umowny kierunek przepływu prądu. Zrobili to, zanim wiedzieli, co tak naprawdę płynie w obwodzie. Ustalili, że prąd płynie od plusa do minusa. Czyli odwrotnie niż płyną elektrony!

Umowny kierunek przepływu prądu, jak sama nazwa wskazuje, to kierunek, który został umownie przyjęty. Został on ustalony, zanim wiedziano, że elektrony są nośnikami ładunku w metalach. Uznano, że prąd płynie od bieguna dodatniego do bieguna ujemnego źródła napięcia. Tak więc, prąd "wypływa" z plusa, przepływa przez obwód i "wraca" do minusa.

Dlaczego więc używamy umownego kierunku przepływu prądu?

Ponieważ większość teorii i praw elektrotechniki została sformułowana w oparciu o ten umowny kierunek. Wszystkie wzory, schematy, symbole elementów elektronicznych (np. diod, tranzystorów) – wszystko zostało zaprojektowane i opisane z założeniem, że prąd płynie od plusa do minusa. Zmiana tego teraz oznaczałaby konieczność przepisania wszystkich podręczników i zmianę sposobu myślenia o obwodach. To byłoby ogromne przedsięwzięcie, a korzyści z tego byłyby niewielkie. Dlatego, mimo że wiemy, jak naprawdę płyną elektrony, nadal używamy umownego kierunku dla wygody i kompatybilności z istniejącą wiedzą.

Pomyśl o tym jak o języku. Czasami używamy słów lub wyrażeń, które nie są dosłowne, ale wszyscy rozumieją, co mamy na myśli. Podobnie jest z umownym kierunkiem przepływu prądu. Jest to umowa, która ułatwia nam komunikację i pracę z obwodami elektrycznymi.

Podsumowując:

• Rzeczywisty kierunek przepływu prądu: od bieguna ujemnego do bieguna dodatniego (ruch elektronów).
• Umowny kierunek przepływu prądu: od bieguna dodatniego do bieguna ujemnego (kierunek przyjęty historycznie).

W większości przypadków, podczas analizowania obwodów, będziemy korzystać z umownego kierunku przepływu prądu. Jest to standardowy sposób myślenia o obwodach i ułatwia korzystanie z praw i wzorów. Jednak warto pamiętać o rzeczywistym kierunku przepływu elektronów, aby mieć pełne zrozumienie tego, co się dzieje w obwodzie.

Weźmy prosty przykład – diodę. Dioda przepuszcza prąd w jednym kierunku i blokuje go w drugim. Na schematach dioda jest oznaczona trójkątem zakończonym kreską. Umowny kierunek przepływu prądu jest zgodny z kierunkiem wskazywanym przez trójkąt (od "anody" do "katody"). Oznacza to, że jeśli podłączysz diodę tak, że biegun dodatni źródła napięcia jest podłączony do anody, a biegun ujemny do katody, prąd popłynie (dioda przewodzi). Jeśli podłączysz odwrotnie, prąd nie popłynie (dioda blokuje).

Z punktu widzenia rzeczywistego przepływu elektronów, elektrony płyną od katody (biegun ujemny) do anody (biegun dodatni). Jednak, aby zrozumieć działanie diody, zwykle myślimy o umownym kierunku przepływu prądu i o tym, jak dioda wpływa na ten umowny przepływ.

Innym przykładem jest tranzystor. Tranzystory to skomplikowane elementy, które mogą wzmacniać sygnały lub działać jako przełączniki. Do analizy działania tranzystorów również korzystamy z umownego kierunku przepływu prądu. Rozważając kierunek przepływu prądu w tranzystorze, możemy zrozumieć, jak sterować jego działaniem i jak wykorzystać go do różnych celów w obwodach elektronicznych.

Różnica między rzeczywistym a umownym kierunkiem przepływu prądu może wydawać się myląca na początku, ale z czasem staje się naturalna. Pamiętaj, że umowny kierunek przepływu prądu to po prostu narzędzie, które ułatwia nam analizę i projektowanie obwodów. W praktyce, większość obliczeń i rozważań opiera się na umownym kierunku, a świadomość istnienia rzeczywistego kierunku przepływu elektronów pomaga w głębszym zrozumieniu zjawisk zachodzących w obwodach elektrycznych.

Dlatego, gdy widzisz strzałkę wskazującą kierunek prądu na schemacie, pamiętaj, że odnosi się ona do umownego kierunku przepływu prądu, czyli od plusa do minusa. I pamiętaj, że tak naprawdę elektrony płyną w przeciwną stronę! To kluczowe do zrozumienia wielu aspektów elektroniki.

Im więcej będziesz pracować z obwodami, tym bardziej naturalne stanie się rozróżnianie tych dwóch kierunków przepływu prądu i korzystanie z nich w odpowiednich sytuacjach. Nie zrażaj się, jeśli na początku wydaje się to skomplikowane. Praktyka czyni mistrza!
