Elementy Rysunku Technicznego Klasa 5

Witajcie, drodzy uczniowie klasy piątej! Zapewne nie raz słyszeliście o rysunku technicznym i zastanawialiście się, po co wam to potrzebne. Być może wydaje się wam to skomplikowane i nudne, ale uwierzcie mi, poznanie podstaw rysunku technicznego może być fascynujące i bardzo przydatne w życiu!

Pomyślcie o tym tak: budując domek z klocków LEGO, korzystacie z instrukcji. Ta instrukcja to nic innego jak uproszczony rysunek techniczny. Pokazuje ona krok po kroku, jak połączyć poszczególne elementy, żeby powstała wymarzona budowla. Bez tej instrukcji zbudowanie skomplikowanego modelu byłoby o wiele trudniejsze, a może nawet niemożliwe!

Dlaczego rysunek techniczny jest ważny?

Rysunek techniczny to uniwersalny język, którym posługują się inżynierowie, architekci, mechanicy, a nawet projektanci mebli. Pozwala on precyzyjnie przekazać informacje o kształcie, wymiarach i materiałach potrzebnych do wykonania różnych przedmiotów. To taka mapa, która prowadzi do celu – stworzenia czegoś konkretnego.

Wyobraźcie sobie, że wasz tata chce zbudować karmnik dla ptaków. Może to zrobić na kilka sposobów. Albo "na oko", co często kończy się krzywymi ściankami i nieszczelnym dachem, albo może posłużyć się rysunkiem technicznym, który precyzyjnie określi wymiary poszczególnych elementów, sposób ich połączenia i materiał, z którego mają być wykonane. Efekt? Solidny i estetyczny karmnik, który posłuży ptakom przez długie lata!

Rysunek techniczny w codziennym życiu:

• Meble: Projektowanie mebli, które widzicie w swoim pokoju, wymaga precyzyjnych rysunków technicznych.
• Samochody: Budowa samochodów to skomplikowany proces, który opiera się na tysiącach rysunków technicznych.
• Elektronika: Projektowanie smartfonów, tabletów i innych urządzeń elektronicznych również nie obędzie się bez rysunku technicznego.
• Budynki: Budowa domu, szkoły czy szpitala wymaga sporządzenia szczegółowych planów, czyli rysunków architektonicznych, które są odmianą rysunku technicznego.

Elementy rysunku technicznego – podstawa wiedzy

W klasie piątej poznacie podstawowe elementy rysunku technicznego. Nie martwcie się, nie będziecie od razu projektować skomplikowanych maszyn! Zaczniemy od prostych figur geometrycznych i nauczymy się, jak przedstawiać je na papierze zgodnie z określonymi zasadami.

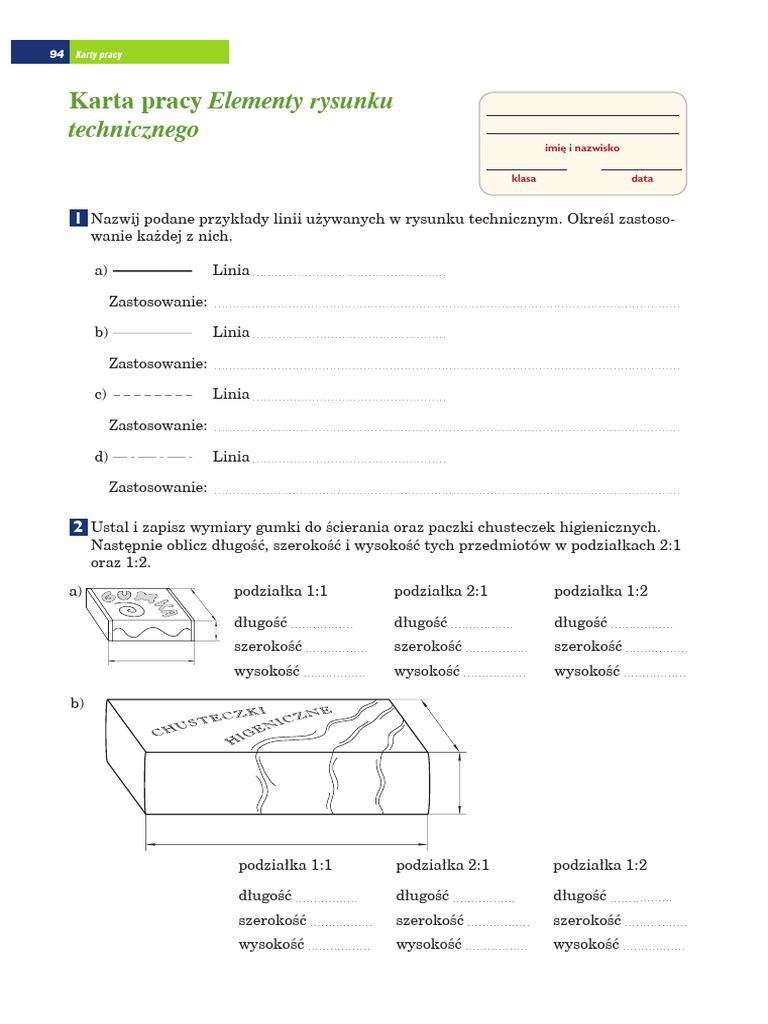

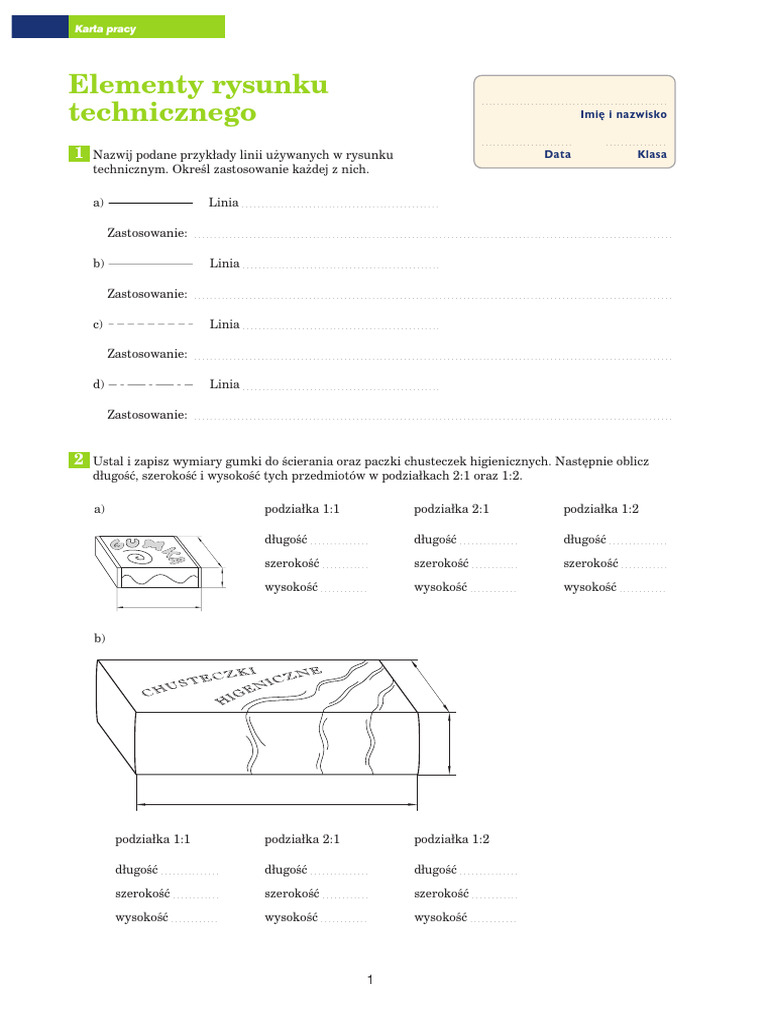

Linie rysunkowe:

Linie to podstawowy element każdego rysunku technicznego. Różne rodzaje linii służą do przedstawiania różnych elementów obiektu lub rysunku.

• Linia ciągła gruba: Służy do rysowania widocznych krawędzi i zarysów przedmiotu. To najważniejsza linia na rysunku.
• Linia ciągła cienka: Używana do rysowania linii wymiarowych, pomocniczych, osi symetrii (na krótkich odcinkach) oraz linii odniesienia.
• Linia kreskowa: Służy do rysowania niewidocznych krawędzi i zarysów przedmiotu. Pokazuje, co znajduje się "za" widoczną częścią.
• Linia punktowa (kreskowo-punktowa): Używana do rysowania osi symetrii (na długich odcinkach) oraz osi otworów.

Pamiętajcie, grubość linii ma znaczenie! Grube linie oznaczają coś ważnego, a cienkie pomagają nam w orientacji na rysunku.

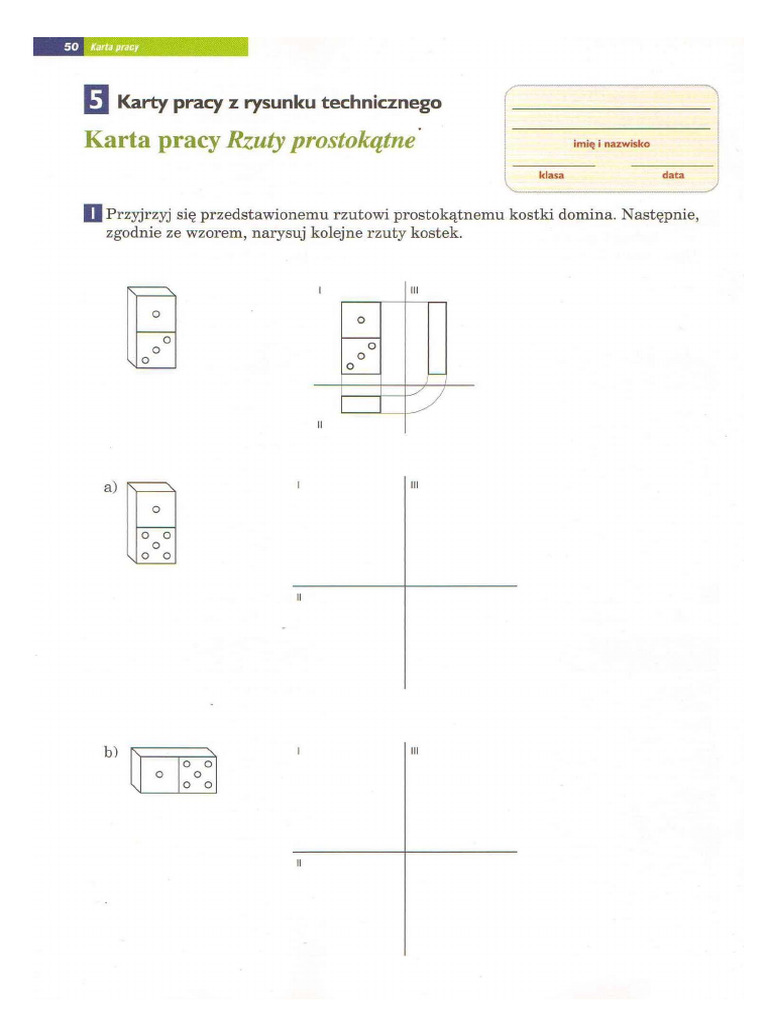

Rodzaje rzutów:

Przedmiot trójwymiarowy możemy przedstawić na rysunku dwuwymiarowym za pomocą rzutów. Najczęściej stosuje się trzy rzuty:

• Rzut z przodu (widok z przodu): Pokazuje, jak przedmiot wygląda, gdy patrzymy na niego z przodu.
• Rzut z góry (widok z góry): Pokazuje, jak przedmiot wygląda, gdy patrzymy na niego z góry.
• Rzut z boku (widok z boku): Pokazuje, jak przedmiot wygląda, gdy patrzymy na niego z boku (najczęściej z lewej strony).

Wyobraźcie sobie pudełko. Rzut z przodu pokazuje jego przednią ściankę, rzut z góry – górną ściankę, a rzut z boku – boczną ściankę. Dzięki trzem rzutom możemy dokładnie przedstawić kształt pudełka.

Wymiarowanie:

Wymiarowanie to proces oznaczania na rysunku wymiarów przedmiotu. Wymiary podajemy w milimetrach (mm). Na rysunku wymiarowym znajdziemy:

• Linie wymiarowe: Cienkie linie zakończone grotami, które wskazują, który wymiar oznaczają.
• Linie pomocnicze: Cienkie linie prostopadłe do linii wymiarowej, które wskazują, od którego miejsca mierzony jest wymiar.
• Wymiar: Liczba, która określa długość, szerokość lub wysokość przedmiotu.

Dokładne wymiarowanie jest bardzo ważne! Dzięki niemu wiadomo, jakie wymiary ma mieć dany przedmiot, żeby pasował do innych elementów lub spełniał swoje zadanie.

Podziałki:

Czasami nie możemy narysować przedmiotu w jego rzeczywistych wymiarach. Wtedy stosujemy podziałki. Podziałka określa, ile razy rysunek jest mniejszy lub większy od rzeczywistego przedmiotu.

• Podziałka zmniejszająca: Stosujemy, gdy rysujemy bardzo duży przedmiot na małej kartce (np. mapę).
• Podziałka powiększająca: Stosujemy, gdy rysujemy bardzo mały przedmiot, żeby widzieć jego szczegóły (np. komórkę).
• Podziałka naturalna: Rysunek ma takie same wymiary jak rzeczywisty przedmiot.

Na rysunku zawsze musi być zaznaczona podziałka, żeby wiadomo było, w jakiej skali został on wykonany. To kluczowe do prawidłowego odczytania wymiarów.

Narzędzia do rysunku technicznego – niezbędnik młodego inżyniera

Do rysunku technicznego potrzebne są odpowiednie narzędzia. Nie martwcie się, nie musicie od razu kupować drogiego sprzętu! Na początek wystarczą:

• Ołówek: Najlepiej o twardości HB lub H.
• Gumka: Do wymazywania błędów.
• Linijka: Najlepiej długa i przezroczysta.
• Ekierka: Do rysowania kątów prostych i linii równoległych.
• Kątomierz: Do mierzenia i rysowania kątów.
• Cyrkiel: Do rysowania okręgów i łuków.
• Papier: Najlepiej biały papier techniczny lub papier milimetrowy.

Dbanie o narzędzia to podstawa! Ołówek musi być zawsze dobrze zatemperowany, linijka czysta, a ekierka niepołamana. Dzięki temu rysunki będą dokładne i estetyczne.

Rysunek techniczny – nie tylko dla chłopców!

Często się mówi, że rysunek techniczny to domena mężczyzn. To nieprawda! Dziewczyny również mogą być świetnymi inżynierkami, architektkami i projektantkami, a znajomość rysunku technicznego bardzo im się w tym przyda. Pomyślcie o projektowaniu ubrań, biżuterii czy nawet gier komputerowych – w każdym z tych obszarów rysunek techniczny może być niezwykle pomocny!

Rysunek techniczny vs. Rysunek odręczny

Rysunek techniczny różni się od rysunku odręcznego. Rysunek odręczny ma na celu wyrażenie artystyczne i często nie trzyma się ściśle wymiarów. Rysunek techniczny natomiast ma być precyzyjny i oddawać rzeczywiste wymiary przedmiotu. W rysunku technicznym używamy narzędzi i przestrzegamy zasad.

Jednak rysunek odręczny również może być przydatny w nauce rysunku technicznego. Uczy nas obserwacji, proporcji i kształtów, co ułatwia zrozumienie rysunku technicznego.

Zarzuty wobec rysunku technicznego i odpowiedzi:

Niektórzy twierdzą, że w dobie komputerów rysunek techniczny ręczny jest przestarzały. To prawda, że obecnie większość rysunków technicznych wykonuje się za pomocą programów komputerowych (CAD), ale znajomość podstaw rysunku technicznego ręcznego jest bardzo ważna, ponieważ:

• Uczy logicznego myślenia i rozwiązywania problemów przestrzennych.
• Rozwija wyobraźnię i kreatywność.
• Ułatwia zrozumienie zasad rysunku technicznego, co jest niezbędne do efektywnej pracy z programami CAD.
• Pozwala na szybkie sporządzenie szkicu lub koncepcji, gdy nie mamy dostępu do komputera.

Pamiętaj!

Nikt nie urodził się mistrzem rysunku technicznego! To umiejętność, którą się zdobywa poprzez ćwiczenia i praktykę. Nie zrażajcie się, jeśli na początku będzie wam trudno. Każdy błąd to cenna lekcja. Im więcej będziecie rysować, tym lepiej wam to będzie wychodzić.

Kluczem do sukcesu jest dokładność, cierpliwość i zrozumienie zasad. Nie bójcie się pytać nauczyciela o pomoc, jeśli czegoś nie rozumiecie. On jest po to, żeby wam pomóc!

Na koniec zastanówcie się: jakie przedmioty w waszym otoczeniu zostały zaprojektowane z wykorzystaniem rysunku technicznego? Czy potraficie wyobrazić sobie, jak wyglądałyby ich rysunki?
