Do Pomiaru Natężenia Prądu Elektrycznego Stosuje Się

Do pomiaru natężenia prądu elektrycznego stosuje się urządzenie zwane amperomierzem. To tak, jakbyś chciał zmierzyć, ile wody przepływa przez rurę – amperomierz mierzy, ile prądu przepływa przez obwód elektryczny.

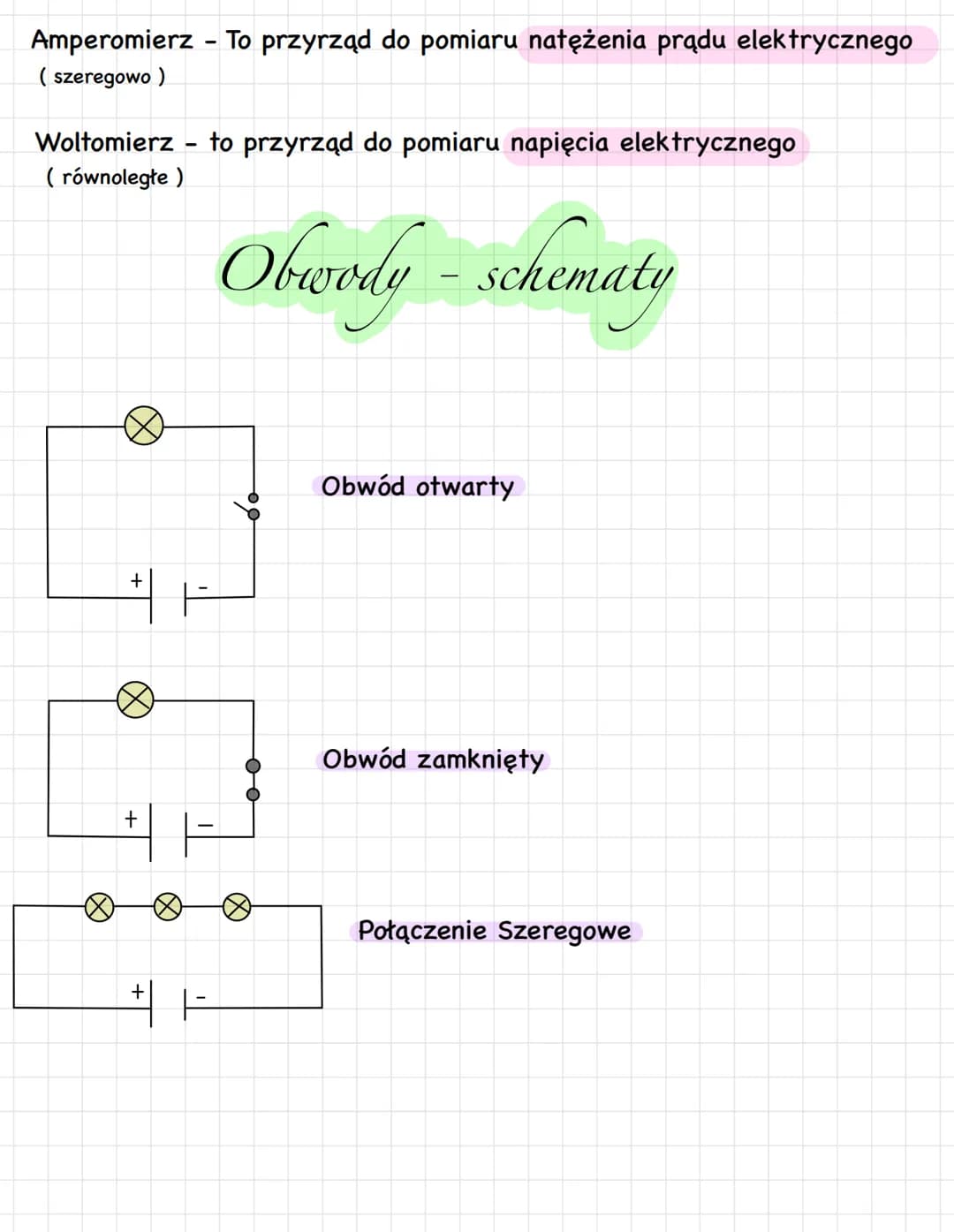

Amperomierz włącza się szeregowo w obwód. Co to znaczy szeregowo? Wyobraź sobie, że masz łańcuch choinkowy. Amperomierz musi być jednym z ogniw tego łańcucha. Prąd, który płynie przez cały łańcuch, musi przepłynąć także przez amperomierz. Dzięki temu amperomierz może zmierzyć, ile elektronów (czyli prądu) przepływa przez dany punkt obwodu.
Jak działa amperomierz?

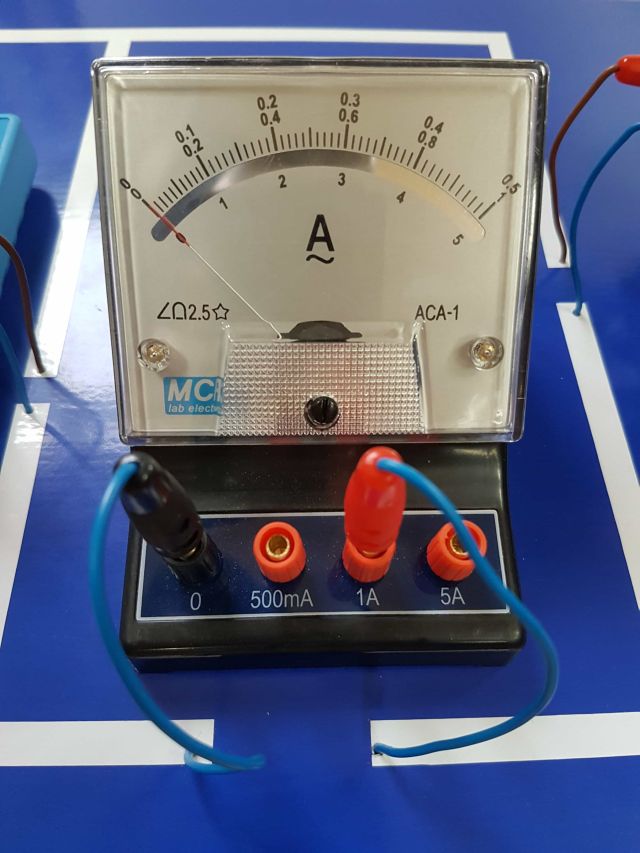

Amperomierze wykorzystują różne zjawiska fizyczne do pomiaru prądu. Najczęściej spotykane są amperomierze elektromagnetyczne. W ich wnętrzu znajduje się cewka, przez którą przepływa prąd z obwodu. Przepływający prąd wytwarza pole magnetyczne. To pole magnetyczne oddziałuje z innym, stałym polem magnetycznym, co powoduje wychylenie wskazówki na skali. Im większy prąd, tym większe wychylenie. Skala jest wyskalowana w amperach (A) lub miliamperach (mA), więc od razu widzimy, jakie jest natężenie prądu.
Inne typy amperomierzy, jak na przykład amperomierze cyfrowe, wykorzystują bardziej zaawansowaną elektronikę. Prąd przepływający przez obwód jest przetwarzany na sygnał cyfrowy, który jest następnie wyświetlany na ekranie. Amperomierze cyfrowe często są bardziej dokładne niż amperomierze analogowe (ze wskazówką), ale zasada pomiaru pozostaje ta sama – prąd musi przepłynąć przez urządzenie.
Ważne jest, aby amperomierz miał bardzo mały opór wewnętrzny. Wyobraź sobie, że rura, przez którą przepływa woda, ma nagle zwężenie. To zwężenie utrudni przepływ wody. Podobnie, duży opór amperomierza utrudniłby przepływ prądu w obwodzie. Wynik pomiaru byłby wówczas niedokładny, ponieważ amperomierz sam wpłynąłby na prąd w obwodzie. Dlatego amperomierze są konstruowane tak, aby ich opór był jak najmniejszy.
Jak bezpiecznie używać amperomierza?
Używanie amperomierza wymaga ostrożności, ponieważ nieprawidłowe podłączenie może uszkodzić zarówno amperomierz, jak i obwód. Oto kilka zasad, których należy przestrzegać:
-
Dobierz zakres pomiarowy: Zanim podłączysz amperomierz, upewnij się, że zakres pomiarowy jest odpowiedni. Jeśli spodziewasz się prądu o natężeniu 1 ampera, nie ustawiaj amperomierza na zakres miliamperów (mA), bo możesz go uszkodzić. Lepiej zacząć od wyższego zakresu i stopniowo go zmniejszać, aż uzyskasz dokładny odczyt.
-
Podłącz szeregowo: Pamiętaj, że amperomierz włączasz szeregowo. To znaczy, że musisz przerwać obwód w miejscu, w którym chcesz zmierzyć prąd, i włączyć amperomierz w to miejsce. Nie podłączaj amperomierza równolegle do elementu obwodu (np. rezystora), bo spowodujesz zwarcie. Zwarcie to sytuacja, w której prąd płynie drogą o bardzo małym oporze, co może prowadzić do przegrzania i uszkodzenia elementów obwodu.
-
Zwróć uwagę na biegunowość: W przypadku amperomierzy prądu stałego (DC) ważne jest, aby podłączyć go zgodnie z biegunowością. Amperomierz ma zwykle oznaczone zaciski – plus (+) i minus (-). Zacisk plusowy podłącz do bieguna dodatniego źródła prądu, a zacisk minusowy do bieguna ujemnego. Odwrotne podłączenie może uszkodzić amperomierz lub dać błędny odczyt.
-
Uważaj na wysokie napięcia: Pracując z obwodami o wysokim napięciu, zachowaj szczególną ostrożność. Wysokie napięcie może być niebezpieczne dla życia. Upewnij się, że obwód jest odłączony od zasilania, zanim zaczniesz podłączać amperomierz. Jeśli nie masz doświadczenia w pracy z obwodami elektrycznymi, poproś o pomoc osobę, która się na tym zna.
-
Sprawdź amperomierz: Przed użyciem amperomierza sprawdź, czy jest sprawny. Upewnij się, że wskazówka (w amperomierzu analogowym) ustawiona jest na zero, gdy nie płynie prąd. Jeśli masz amperomierz cyfrowy, sprawdź, czy wyświetla zero, gdy nie jest podłączony do obwodu. Uszkodzony amperomierz może dawać błędne odczyty lub uszkodzić obwód.
Co, jeśli nie mam amperomierza?
Czasami nie mamy pod ręką amperomierza, a potrzebujemy zmierzyć prąd. W takich sytuacjach można skorzystać z prawa Ohma. Prawo Ohma mówi, że napięcie (U) jest równe prądowi (I) pomnożonemu przez opór (R): U = I * R. Jeśli znamy napięcie na elemencie obwodu i jego opór, możemy obliczyć prąd, który przez niego płynie: I = U / R.
Do pomiaru napięcia potrzebujemy woltomierza, a do pomiaru oporu – omomierza (lub możemy odczytać wartość oporu z oznaczeń na rezystorze). Obliczanie prądu za pomocą prawa Ohma jest mniej dokładne niż bezpośredni pomiar amperomierzem, ale może być przydatne, gdy nie mamy dostępu do amperomierza.
Podsumowanie
Amperomierz to urządzenie służące do pomiaru natężenia prądu elektrycznego. Włącza się go szeregowo w obwód, a jego działanie opiera się na zjawiskach elektromagnetycznych lub elektronicznych. Używanie amperomierza wymaga ostrożności, aby uniknąć uszkodzenia urządzenia lub obwodu. Pamiętaj o doborze odpowiedniego zakresu pomiarowego, podłączeniu szeregowym i przestrzeganiu biegunowości. W razie braku amperomierza można skorzystać z prawa Ohma, aby obliczyć prąd na podstawie napięcia i oporu.
