Cyfrowy Miernik Uniwersalny Nastawiony Na Zakres 200mv Podaje Wynik Pomiaru

Dobrze, oto artykuł odpowiadający na pytanie o wskazania cyfrowego miernika uniwersalnego ustawionego na zakres 200mV, napisany z perspektywy wszechwiedzącego nauczyciela i zgodnie z podanymi wytycznymi:

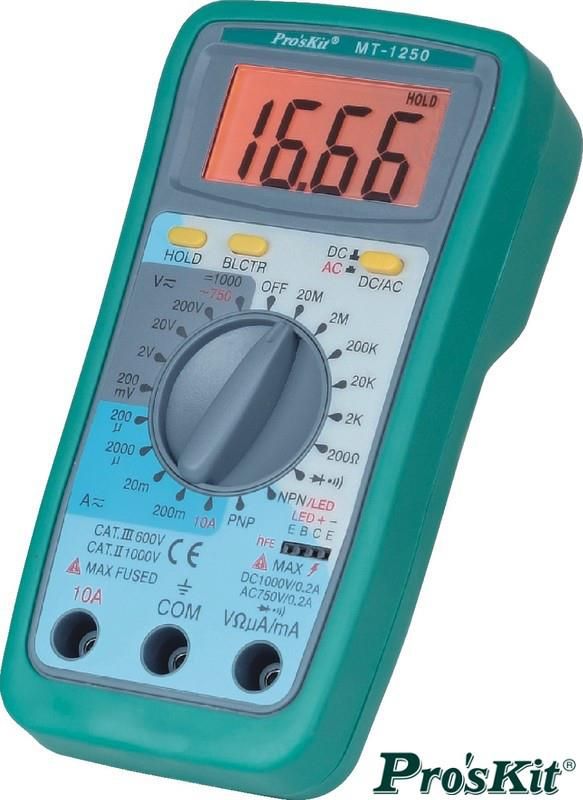

Kiedy cyfrowy miernik uniwersalny (multimetr) jest ustawiony na zakres 200mV i wyświetla wynik pomiaru, interpretacja tego wyniku wymaga kilku fundamentalnych rozważań. Przede wszystkim, należy pamiętać, że zakres 200mV oznacza, iż miernik jest zoptymalizowany do precyzyjnego pomiaru napięć stałych (DC) lub zmiennych (AC) o wartościach nieprzekraczających 200 miliwoltów. Wyświetlany wynik jest bezpośrednią reprezentacją napięcia obecnego na końcówkach pomiarowych, skalibrowaną i przedstawioną na wyświetlaczu cyfrowym.

Sama wartość odczytu jest wyrażona w miliwoltach (mV), a jej dokładność zależy od specyfikacji technicznej miernika, w tym jego rozdzielczości, dokładności podstawowej, oraz ewentualnych błędów związanych z temperaturą otoczenia. Najnowsze modele charakteryzują się rozdzielczością na poziomie 0.01 mV, co pozwala na detekcję nawet bardzo subtelnych zmian napięcia.

Wartość wyświetlana reprezentuje różnicę potencjałów pomiędzy punktem podłączonym do zacisku oznaczonym jako V (lub V/Ω/Hz) a punktem podłączonym do zacisku COM (wspólny, uziemienie). Polaryzacja ma znaczenie przy pomiarach napięcia stałego (DC). Jeśli napięcie na zacisku V jest wyższe niż na zacisku COM, wyświetlacz pokaże wartość dodatnią. Jeśli jest niższe, miernik, w zależności od modelu, albo pokaże wartość ujemną, albo wyświetli symbol ujemny przed wartością dodatnią.

Aby w pełni zrozumieć znaczenie odczytu, należy uwzględnić charakter sygnału wejściowego.

Pomiar Napięcia Stałego (DC)

W przypadku pomiaru napięcia stałego, odczyt na mierniku bezpośrednio wskazuje poziom napięcia stałego występującego w mierzonym obwodzie. Stabilny odczyt, np. 123.45 mV, oznacza, że w mierzonym punkcie obwodu występuje napięcie stałe o tej wartości. Fluktuacje odczytu mogą wskazywać na niestabilność napięcia źródłowego, zakłócenia w obwodzie lub na obecność szumu.

W scenariuszach, gdzie mierzona jest różnica potencjałów generowana przez źródło zasilania, precyzyjny odczyt pozwala na weryfikację poprawności działania tego źródła. Odchylenia od oczekiwanej wartości mogą sygnalizować problemy z regulacją napięcia, starzeniem się komponentów lub przeciążeniem.

Co więcej, w precyzyjnych układach elektronicznych, takich jak wzmacniacze operacyjne czy przetworniki analogowo-cyfrowe, zakres 200mV jest często wykorzystywany do pomiaru bardzo małych sygnałów. W takim przypadku, precyzja miernika jest kluczowa dla diagnozowania poprawności działania układu. Należy też pamiętać o efekcie Seebecka, który generuje niewielkie napięcia na połączeniach metali, co może wpływać na bardzo precyzyjne pomiary w tym zakresie.

Pomiar Napięcia Zmiennego (AC)

Pomiar napięcia zmiennego w zakresie 200mV wprowadza dodatkową warstwę interpretacji. Miernik wyświetla wartość skuteczną (RMS – Root Mean Square) napięcia zmiennego. Oznacza to, że wyświetlana wartość odpowiada takiemu napięciu stałemu, które wydzieliłoby taką samą moc na rezystorze, jak mierzone napięcie zmienne.

W przypadku sygnałów sinusoidalnych, wartość RMS jest równa amplitudzie podzielonej przez pierwiastek z dwóch (Vrms = Vpeak / √2). Jednakże, w przypadku sygnałów o bardziej złożonym kształcie, relacja ta nie jest już prawdziwa. Mierniki uniwersalne, w zależności od klasy, wykorzystują różne metody detekcji wartości RMS. Tańsze modele często zakładają sinusoidalny kształt sygnału i dokonują przybliżonego obliczenia na podstawie wartości średniej. Bardziej zaawansowane mierniki True RMS (rzeczywista wartość skuteczna) są w stanie precyzyjnie zmierzyć wartość RMS niezależnie od kształtu sygnału.

W związku z tym, przy pomiarze sygnałów AC, istotne jest, aby sprawdzić, czy miernik posiada funkcję True RMS, szczególnie jeśli mierzony sygnał zawiera harmoniczne lub ma zniekształcony kształt. W przeciwnym razie, odczyt może być obarczony znacznym błędem.

Ponadto, częstotliwość mierzonego sygnału ma znaczenie. Większość mierników ma określoną szerokość pasma, w którym pomiary są dokładne. Sygnały o wysokiej częstotliwości mogą być tłumione lub zniekształcane przez miernik, prowadząc do nieprawidłowych odczytów. Zatem, przy pomiarach sygnałów AC o wysokiej częstotliwości, należy sprawdzić specyfikację techniczną miernika, aby upewnić się, że jest on odpowiedni do danego zastosowania.

Dodatkowo, obecność składowej stałej w sygnale zmiennym może wpływać na odczyt. Niektóre mierniki posiadają filtry blokujące składową stałą (AC coupling), które eliminują wpływ napięcia stałego na pomiar napięcia zmiennego.

Źródła Błędów i Zakłóceń

Interpretacja odczytu na zakresie 200mV wymaga także uwzględnienia potencjalnych źródeł błędów i zakłóceń. Szumy elektromagnetyczne (EMI) mogą indukować napięcie w przewodach pomiarowych, co prowadzi do błędnych odczytów. Ekranowanie przewodów pomiarowych oraz stosowanie filtrów dolnoprzepustowych może pomóc w redukcji wpływu szumów.

Rezystancja wewnętrzna miernika również ma znaczenie. Im wyższa rezystancja wewnętrzna, tym mniejszy wpływ miernika na mierzony obwód. W przypadku pomiaru napięcia w obwodach o wysokiej impedancji, niska rezystancja wewnętrzna miernika może powodować znaczne obciążenie obwodu i zafałszowanie wyniku pomiaru.

Dokładność pomiaru zależy również od kalibracji miernika. Regularna kalibracja zapewnia, że miernik działa zgodnie ze specyfikacją i minimalizuje błędy pomiarowe.

Warto pamiętać o potencjale termoelektrycznym, czyli o powstawaniu napięcia na styku różnych metali o różnej temperaturze. Podczas precyzyjnych pomiarów małych napięć, ten efekt może znacząco wpłynąć na odczyt. Aby go zminimalizować, należy zapewnić stabilną i równomierną temperaturę w miejscu pomiaru.

Podsumowanie Interpretacji Wyników

Otrzymany wynik pomiaru na cyfrowym multimetrze ustawionym na zakres 200 mV to bardzo złożona informacja, której prawidłowa interpretacja zależy od wielu czynników. Konieczne jest uwzględnienie typu mierzonego sygnału (stały czy zmienny), jego kształtu, częstotliwości, obecności zakłóceń, a także specyfikacji technicznej samego miernika i potencjalnych źródeł błędów. Jedynie wszechstronna analiza tych aspektów pozwala na wyciągnięcie prawidłowych wniosków na podstawie odczytu i na efektywne wykorzystanie miernika w diagnostyce i analizie obwodów elektronicznych. Pamiętajcie, że samo pojawienie się liczby na wyświetlaczu to tylko początek drogi do zrozumienia tego, co się dzieje w mierzonym układzie.
